機械設計ＣＡＤ【Ｍ-beet 】

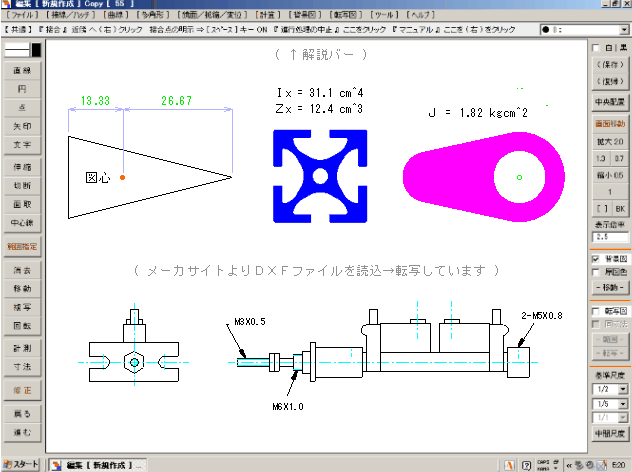

機械設計ＣＡＤ【エム・ビート】は、明快な操作性や多様な編集機能に加え強度計算や動力計算に於いて不可欠な断面二次モーメント(Ｉ)・断面係数(Ｚ)・慣性モーメント(Ｊ) 等の計算を図面上で素早く行えるＣＡＤソフトです。解説ビデオをご覧ください。

【特長】

１．解説バーに進行中の操作方法、右クリックで該当マニュアルを表示します。
２．作図の進行中に於いても画面の拡大縮小や移動等がスムーズに行えます。
３．寸法値に丸めがある場合色分け表示しケアレスミスを防止します。
４．強力な修正機能により隠れ線のチェックや寸法値の加工も容易に行えます。
５．関連図面の重ね印刷・既存の図面やテンプレートの転写が素早く行えます。
６．印刷用紙に合わせた尺度設定や分割印刷 (A1をA3４枚等) が簡単に行えます。

【動作環境】

・ＯＳ　：Ｗindows Ｘp・Ｖista・７・８・８.1・１０ < 32／64 bit 版 >
・ＨＤＤ：５０ＭＢ( ハードデスク占有容量 ) ・メモリ：該当ＯＳの要件に適する最低容量	・モニタ：１０２４×７６８ピクセル以上

【解説ビデオ】

●対象項目をクリック → [ 実行 ] or [ 開く] → ([ 実行する ]) を選択ください。
< ダウンロードが完了次第、再生し自動的に終了します >

※ビデオの一時停止と再開は、画面上をクリック ( 停止中は画面の左上端に PAUSED を点滅 )
　ビデオの途中終了は、画面上を (右) クリック → [ 終了 ] を選択
※セキュリティ警告は ( 全て無視 ) 処理が前へ進むように操作ください。●ビデオ操作,警告対応

01.[ 基本操作 ] (4,400KB)　数値指定・接合・マニュアル表示・モード解除・中央配置・拡大縮小表示
02.[ 範囲指定 ] (2,800KB)　追加と除外・選択要素の絞り込み・画層変更
03.[ 寸法関連 ] (2,400KB)　寸法の作成と修正
04.[ 印刷関連 ] (2,700KB)　正規印刷(尺度設定)・図面枠(表題)の修正・編集図面の微動
05.[ 計算関連 ] (2,100KB)　断面二次モーメント(Ｉ) 断面係数(Ｚ) 慣性モーメント(Ｊ) 計算値の移植

【機能と操作】

------------ 以下、内容は ●項目名(青字) をクリックください -------------

○共通事項

　●数値指定　( 計算入力・取得入力 )
　●接合　　　( 端点交点への接合・接合点の明示 )

○画面左側のボタン類 ------------------------------------------------------

	●線種・線色　 ●直線・複線　 ●円・円弧　 ●点・中点・等分点・領域中心点　 ●矢印　 ●文字　( フォント・字間調整・常用語・ファイル名連動文字・　　　　　尺度変更に伴う文字サイズの修正方法・補足事項 )

　●伸縮　( 伸縮補助線 )
　●切断
　●面取
　●中心線

　●範囲指定　( 追加／除外・範囲±指定・絞り込み )
　●消去　　　( 重なり部分の消去方法 )
　●移動
　●複写
　●回転　( 相対角／絶対角指定・回転複写 )

　●計測　( 長さと角度・角度表記・挟角・移植 )
　●寸法　( 初期設定・誤差の色表示・接頭語／接尾語 )
　●修正　( 線種線色・文字・複行間隔・横書き／縦書き・寸法値 )

	●戻る進む　( 進行処理の中止・モード選択画面 )

○画面右側のボタン類 ------------------------------------------------------

　●画層　( 画層設定・画層の変更 )

　●画面表示　( 背景色・記憶と復帰・中央配置・画面移動／拡大
　　　　　　　縮小・拡張ボタンと入力セルの待避 )

　●尺度　( 等倍尺度設定・印刷用紙に合わせた尺度設定・文字の
　　　　　修正方法 )

○メニュー項目 ------------------------------------------------------------------------------

●ファイル　( ファイル名連動文字・ＤＸＦファイルの読込と作成 )

●印刷　　 ( 線幅指定・図面枠関連・表題修正・プリンタの選択と調整 )

●接線　 ( 円－円指定・点－円指定 )

●ハッチ・塗りつぶし　( 描写領域・塗りつぶしの画面表示・補足事項 )

●曲線　　( 楕円・放物線・サイン曲線・自由曲線・補間曲線・曲線の切断 )

●多角形　( 円の内側・円の外側 )

●鏡面複写

●拡大縮小

●変位投影図　( 円柱の回転・平面の傾斜・平面の湾曲 )

●電卓

●周長　( ベルト長 )

●面積・図心

●質量 (重量)

●断面二次モーメント (Ｉ) , 断面係数 (Ｚ)

●断面二次極モーメント (Ｉp ) , 極断面係数 (Ｚp )

●慣性モーメント (Ｊ)

●計算結果 (一覧)

●背景図・転写図

※内蔵テンプレートファイル
　< 他社ソフトの図面や記号等は DXF 形式で読込(転写)可能です >
　・パーツリスト①②
　・丸数字 0-99
　・テンプレート：円 φ2～30
　・交差記号(表面仕上)
　・鋼材断面図：等辺山形綱　 ( 20×20×3 ～ 200×200×25 )
　　　　　　　：不等辺山形綱 ( 90×75×6 ～ 150×100×15 )
　　　　　　　：溝形鋼 ( 75×40×5×7 ～ 380×100×13×20 )
　　　　　　　：Ｉ形鋼 ( 75×75×5×8 ～ 600×190×16×35 )
　　　　　　　：Ｈ形鋼 ( 100×50×5×7 ～ 913×303×19×37 )
