【 画層 】

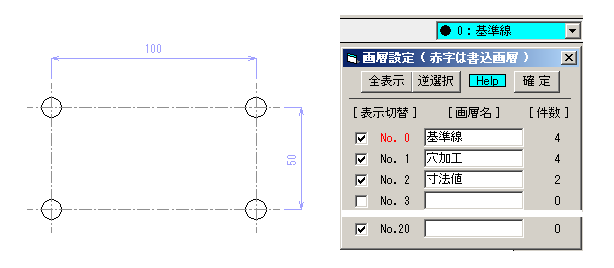

●画層設定

作成データは 画層別に保存されます。仮に 寸法を同じ画層に作成すれば 寸法のみの表示／非表示が 　　可能になります。

▼ 選択リストの [ 画層設定 ] をクリック 　○ チェックＯＮの画層のみ画面表示します。 　　 ( ＯＦＦの画層は リストに ● を表示しません ) 　○ チェックボックスの (右) クリックで排他的に選択します。 　○ [ 件数 ] のクリックで画層の一括変更が行えます。 　　 ( 例：No.1 加工部 No.2 寸法値 → No1 寸法値 No2 加工部 ) 　　 件数の値は 画層に含まれるデータ数です。 　　 ( 寸法と複行文字は 1 要素 1 件として計数します )

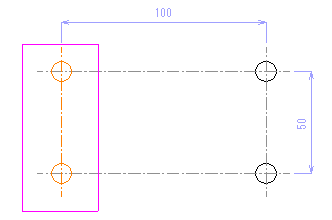

●画層の変更

① 対象を [ 範囲指定 ] ② 変更先の画層番号をクリック ③ 実行確認 [ Yes ] をクリック
