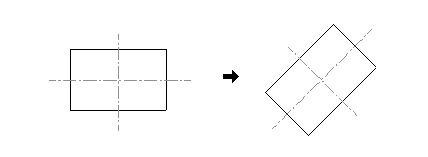

【 回転 】 |
|
|
|
|
▼ [ 回転 ] ボタンをクリック
▼ [ (マウス) ] [ 数値指定 ] ボタンを選択
① 対象をクリック ( 一括処理は 先に [ 範囲指定 ] )
② 回転中心を (右) クリック ( 赤点を表示:下図参照 )
③ 基点 □ をクリック ( □ から緑点に変化 ) |
( マウス指定 ) |
( 数値指定 ) |
④ 回転先をクリック
|
④ 数値セルへ角度をセット
⑤ 図面上をクリック ( 確定 ) |
※ [ 前回範囲 ] ボタンで処理が確定した同じ対象を選択します。 |
|
|
|
|
|

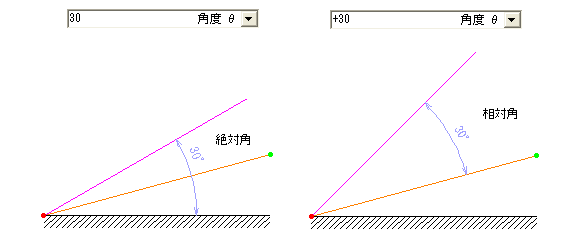

●回転角の指定方法 |
○ 絶対指定は、符号を付けずに入力 0 ~ 360 ( 反時計回りの角度 )
○ 相対指定は、符号をつけて入力 +180 ~ -180 ( 現在の角度に加減算する角度 ) |
|
|
|
数値指定の入力値(目安)は [ マウス指定 ] モードで把握できます。 |
現在値セル |
|
|
|
|
|
|

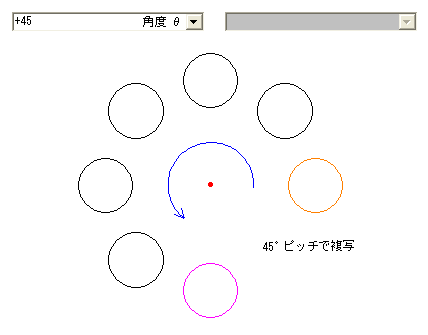

●回転複写 |
|
画面上へ連続クリックで累積角へ連続複写します。 |
|
|
|
|
|
|
|
