【 画面表示 】

●背景色

○ チェックの有無で 画面の背景が白黒反転し 見にくい色 　 が明瞭になります。 ○ 印刷時の背景は、本設定に関わらず白色です。 ○ 背景が黒色の場合、グループを深緑色で表示します。 　( 編集図を白色 転写図を黒色等 個別に設定できます )

●記憶と復帰

○ [ ( 記憶 ) ] ボタンで 表示画面を記憶し [ ( 復帰 ) ] ボタンで 　 記憶画面と現在画面を反復表示します。( 記憶情報は 印刷モード 　 への移行や尺度変更等によりクリアします )

●中央配置

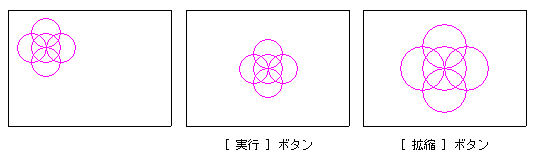

▼ [ 中央配置 ] ボタンをクリック ※ [ 実行 ] ボタンは 図面の大きさを変化せずに 中央配置します。 ※ [ 拡縮 ] ボタンは 画面 又は 印刷用紙サイズの８５％に収まる 　 ように図面を(拡大縮小)表示します。

※ 小さなデータの影響で 画面の中央に表示されないように見える場合があります。 　　　　　 [ 範囲指定 ] → [ 全て ] → [ ツール ] → [ ごみのチェックと消去 ] で確認ください。 　　　　　 < 参照 >

●画面移動／拡大縮小

▼ [ 画面移動 ] ボタンをクリック ○ 画面上をクリックしながら移動ください。 ※ ダブルクリックでクリック点をモニタ中央へ移動します。 ※ [ 拡大 ] [ 縮小 ] [ １ ] ボタンは [ 画面移動 ] ボタンと 　 連動し 各ボタンのクリック後 自動的に画面移動が行えます。 ※ [ 画面移動 ] モードの解除は 画面上を (右) クリック ※ 印刷モードは、編集モードと同じ表示倍率でも ( 印刷用紙の 　 サイズに合わせて ) 小さく表示します。 拡大縮小率 　 ( 左クリック ) ( 右クリック )  [ 拡大 2.0 ] ボタン 2.00 4.00    　 [ 1.3 ] ボタン 1.30 1.01    　 [ 0.7 ] ボタン 0.70 0.99  [ 縮小 0.5 ] ボタン 0.50 0.25 ※ [ １ ] ボタンは、表示倍率が 1 になります。 ※ [ [ ] ] ボタンは、指定範囲を拡大し [ BK ] [ FR ] 　 ボタンは、拡大前後の画面になります。 　( 保存画面情報は 印刷モードへの移行や尺度変更等 　  によってクリアします )  [ 表示倍率 ] セルのクリックで任意の倍率を設定可能です。 　○ [ Shift ] ＋ [ 方向 ( 矢印 ) ] キーで 背景図面と連動せず 編集図面の単独 　　 移動が行えます。

●拡張ボタンと入力セルの待避

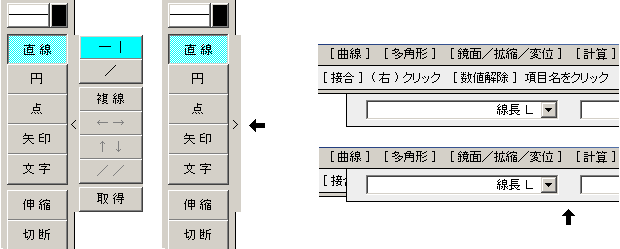

拡張ボタンや入力セルは ボタン横やセル間の空白部をクリックで 画面外側へ移動し 再クリックで元の位置に戻ります。
