【 円 - 円弧 】

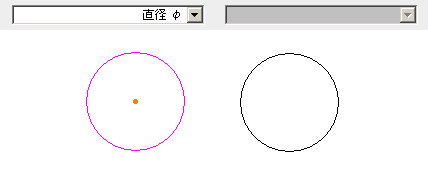

 ●中心円周
▼ [ 中心円周 ] ボタンをクリック
( マウス指定 ) ( 数値指定 )
@ 中心点をクリック
A 円周点をクリック
@ 数値セルへ直径をセット
A 中心点をクリック ( 繰り返し )

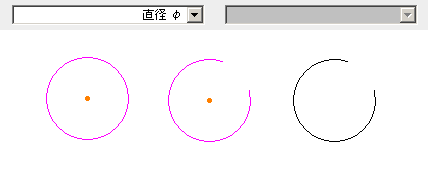

円弧の場合
( マウス指定 ) ( 数値指定 )
@ 中心点をクリック @ 数値セルへ直径をセットして
  中心点をクリック
A 一方の端点をクリック
B マウスを ( 中心点回りに ) 回転 → 他方の端点をクリック

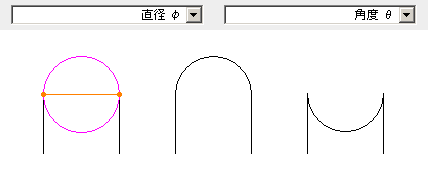

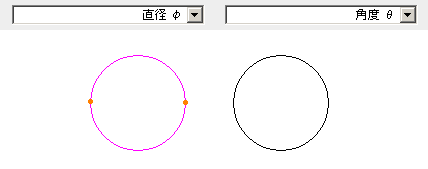

 ●円周二点
▼ [ 円周二点 ] ボタンをクリック
( マウス指定 ) ( 数値指定 )
@ 一点目をクリック
A 二点目をクリック
@ 数値セルへ直径/角度をセット
  一点目をクリック
A 二点目をクリック
  画面上をクリック ( 確定 )

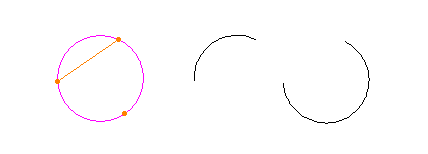

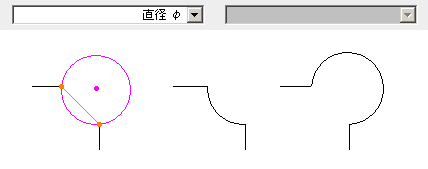

円弧の場合
B 境界線( 一点目と二点目を結ぶ線 ) より作図側をクリック

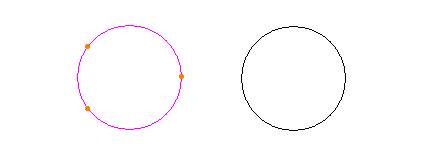

 ●円周三点
▼ [ 円周三点 ] ボタンをクリック
@ 一点目をクリック
A 二点目をクリック
B 三点目をクリック
円弧の場合
C 境界線 ( 一点目と二点目を結ぶ線 ) より作図側をクリック

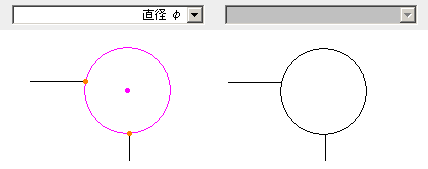

 ●二点中心
▼ [ 二点中心 ] ボタンをクリック
( マウス指定 ) ( 数値指定 )
@ 一点目をクリック
A 二点目をクリック
B 三点目(円中心)
  クリック
@ 一点目をクリック
A 二点目をクリック
B 数値セルへ直径をセット
  画面上をクリック
円弧の場合
C 境界線( 一点目と二点目を結ぶ線 )より作図側をクリック

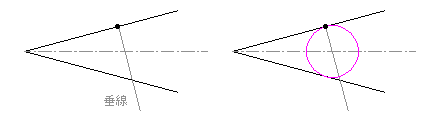

 ●二線に接する円
  ○円と直線の接点位置を指定する場合
  @ 二線の中心線を作成
  A 接点位置より垂線を作成 ( [ 直線 ] → [ / ] → [ 取得 ] → 対象線を指定 → [ 垂線角 ] )
  B 中心線と垂線の交点を中心として円を作成

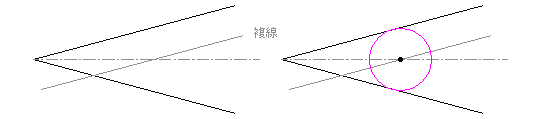

  ○円の直径を指定する場合
  @ 二線の中心線を作成
  A 円の半径を間隔として複線を作成
  B 中心線と複線の交点を中心とする円(直径指定)を作成
