【 曲線 】

 ●楕円・放物線・サイン曲線・コサイン曲線
▼ [ 楕円 ] [ 放物線 ] [ サイン曲線 ] [ コサイン曲線 ] メニューを
  クリック
① 一方の端点をクリック
② 他方の端点をクリック
③ 膨らみ方向の端点をクリック

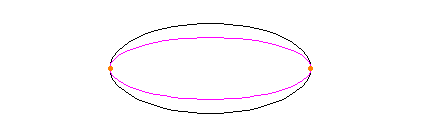

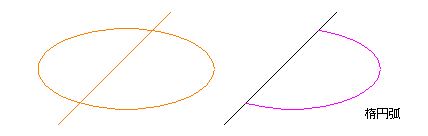

楕円 ( 楕円弧は [ 曲線の切断 ( 部分化 ) ] で作成します )

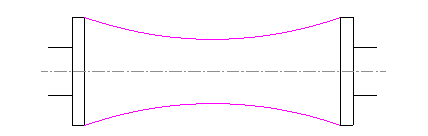

放物線 ( 例:中心線で鏡面複写 )

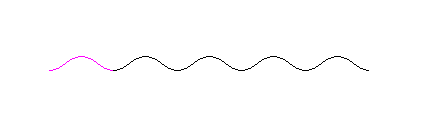

サイン曲線 ( 例:横へ複写 )

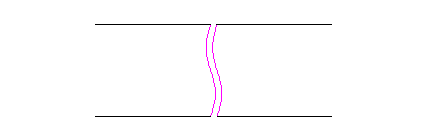

コサイン曲線 ( 例:横へ4回 接合複写 )

 ●自由曲線 ( 二点+マウス )
▼ [ 自由曲線 ( 二点+マウス ) ] メニューをクリック

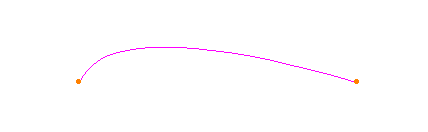

① 一方の端点をクリック
② 他方の端点をクリック
③ マウス移動 → 画面上をクリック ( 確定 )
※ マウスポインターの内側へ描写します。

 ●自由曲線 ( 多点指定 )
▼ [ 自由曲線 ( 多点指定 ) ] メニューをクリック

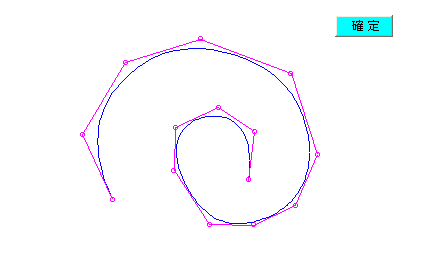

① 曲線のイメージに合わせて図面上をクリック
② [ 確定 ] ボタンをクリック
※ 最後のプロットは 最初のプロットへ接合できます。
※ [ 戻る ] ボタンでプロットのやり直しが可能です。

 ●補間曲線
▼ [ 補間曲線 ] メニューをクリック

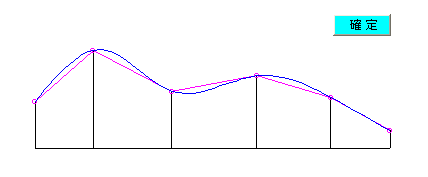

① 始点・通過点・終点を ( 一定方向へ ) クリック
② [ 確定 ] ボタンをクリック
※ 全てのプロットを通過する曲線を描写します。
※ プロットが一定方向でない場合は 直線補間になります。
※ [ 戻る ] ボタンでプロットのやり直しが可能です。

 ●曲線の切断と部分化

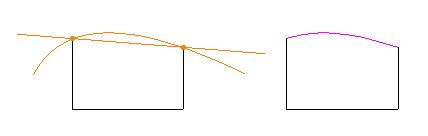

▼ [ 曲線の切断 ] 又は [ 曲線の切断 ( 部分化 ) ] メニューを
  クリック
① 対象 ( 曲線 ) をクリック
② 切断線 ( 曲線を2分する直線 ) をクリック
  又は
  切断線となる二点を(右)クリック
部分化の場合
③ 作図側 ( 残す方 ) をクリック
※ 部分化された曲線も含め 全ての曲線で可能ですが 切断線と
  曲線の交点は1回に2個所以内です。

 ●補足事項

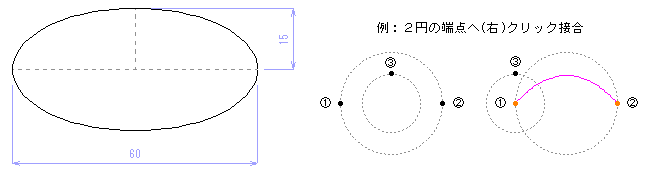

  ○ 曲線モードに直接的な数値指定はありません。図面上の端点交点に ( 無ければ作成し ) 接合
    ください。
