【 点 - 中点 - 等分点 - 領域中心点 】

●点

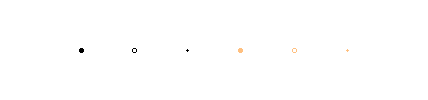

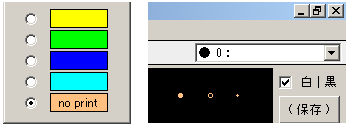

▼ [ 点 ] ボタンをクリック ① [ ● ] [ ○ ] [ ・ ] ボタンを選択 ② 描写位置をクリック ※ 画面上の点の大きさは 尺度や表示倍率と無関係に一定 　 です。( 印刷時は 大きさを設定 ) ※ [ no print ] 色なら 仮点 ( 印刷対象外 ) になります。 　 見にくい場合は、背景色を白から黒へ反転ください。

●中点

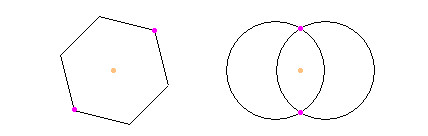

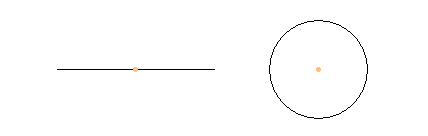

▼ [ 中点 ] ボタンをクリック ( 直接指定 ) ( 二点指定 ) ○ 対象 ( 直線／円／円弧 ) を 　 クリック ① 一点目を (右) クリック ② 二点目を (右) クリック ※ 色指定に関わらず [ no print ] 色 ( 印刷対象外 ) で描写 　 します。 ( 図の赤点は 二点指定の位置を示す )

●等分点

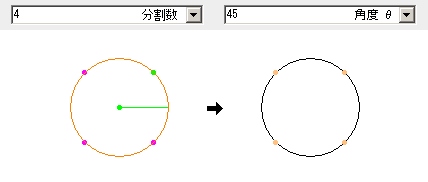

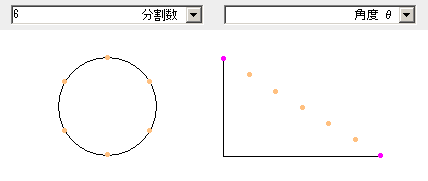

▼ [ 等分点 ] ボタンをクリック ( 直接指定 ) ① 対象 ( 直線／円 ) をクリック ② 数値セルへ分割数をセット  　( 対象が円の場合、描写位置をマウス又は角度指定 ) ③ 画面上をクリック ( 確定 ) ( 二点指定 ) ① 一点目を ( 右 ) クリック → 二点目を ( 右 ) クリック 　 ( 指定点間を結ぶ直線を仮描写します ) ② 数値セルへ分割数をセット ③ 画面上をクリック ( 確定 ) ※ 色指定に関わらず [ no print ] 色 ( 印刷対象外 ) で描写 　 します。

●領域中心点

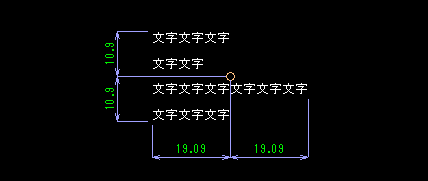

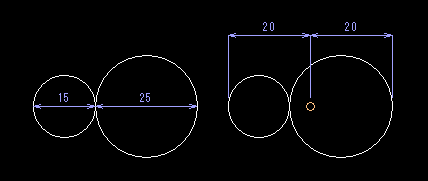

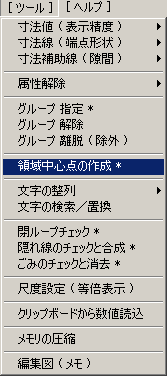

▼ 対象を範囲指定 ① [ ツール ] → [ 領域中心点の作成 ] メニューをクリック ② 確認メッセージ [ Yes ] を選択 ※ 本中心点は上下左右の端点座標間の中心です。( 面積を考慮 　 した図心とは異なります )
