【 面積 - 図心 】

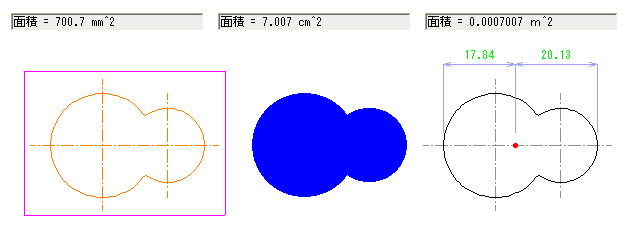

▼ 対象を範囲指定 ○ [ 面積 , 図心 ] メニューをクリック ※ 対象は 実線データのみです。 　 ( 破線・鎖線／寸法線／ハッチ線等 は、指定範囲からソフト側で除外します ) ※ 図心は 計算結果を保存後に 赤点 で表示します。 　 ( 図心位置は 寸法 又は 計測 モードで確認ください ) ※ 計算過程で [ ツール ] → [ 隠れ線のチェックと合成 ] と [ 閉ループチェック ] 　 を実行します。 ※ [ 計算結果 (一覧) ] で計算値を再表示します。

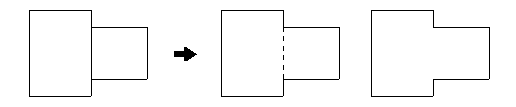

物体と物体の接合面は 破線・鎖線 ( 実線以外 ) 又は 空白 にして下さい。
