【 矢印 】

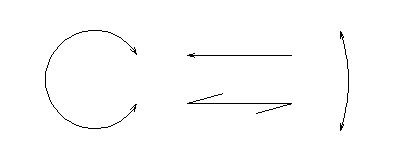

▼ [ 矢印 ] ボタンをクリック ① 対象 ( 直線・円弧・曲線 ) を 　 クリック ② 描写位置 ( □ 部 ) をクリック ※ 本内容は 寸法線に付帯する矢印とは異なります。 ※ 矢印長の初期値は( 尺度と無関係に等倍印刷で ) 2 mm です。 　 矢印を付与する対象が小さい場合 矢印も小さくなります。 　 例：直線の長さが 6 mm 未満なら 矢印長は 直線長さの 1/3 ※ 片矢印は、一方の矢印を消去ください。

尺度変更に伴って矢印の長さも変化します。必要に応じて修正ください。 < 参照 >

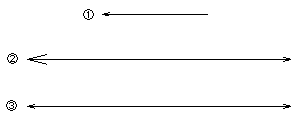

① 尺度 1/5 で作図 ② 尺度 1/2 に変更 右側は 新たに作成  ③ 左側の長さを修正
