【 断面二次モーメント(I) - 断面係数(Z) 】

▼ 対象を範囲指定

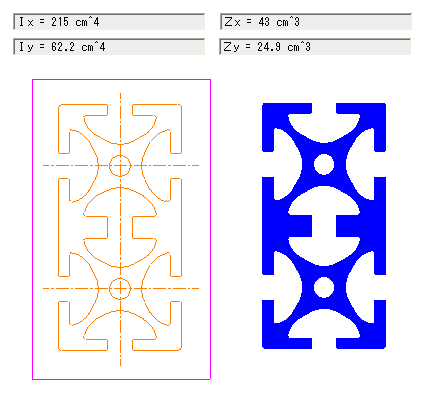

○ [ 断面二次モーメント (I) , 断面係数 (Z) ] メニューをクリック
※ 対象は 実線データのみです。
  ( 破線・鎖線/寸法線/ハッチ線等 は、指定範囲からソフト側で除外します )
※ 断面二次モーメント(I) は 曲げモーメントによる材料のたわみ量の計算に
  断面係数(Z) は 曲げモーメントに対する 材料の強度計算に使用します。
※ Ix Zx は 垂直方向の荷重 Iy Zy は 水平方向の荷重に対して使用します。

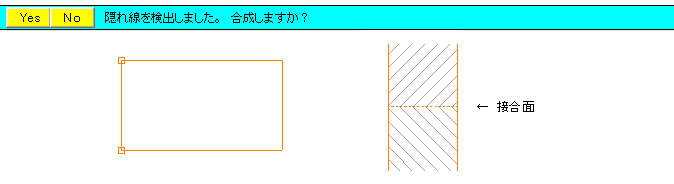

 計算過程で [ ツール ] → [ 隠れ線のチェックと合成 ] と [ 閉ループチェック ] を実行します。
< 物体と物体の接合面は 破線・鎖線 ( 実線以外 ) 又は 空白 にして下さい >
