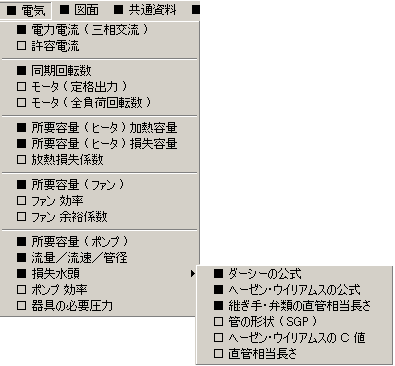

電力・電気機器に関するメニューです。

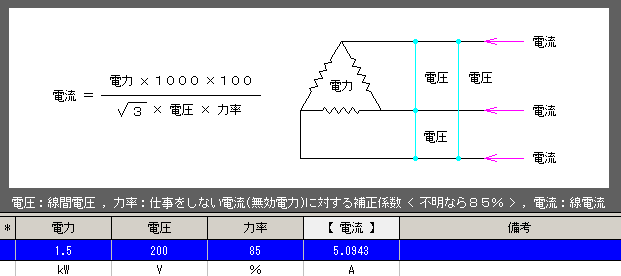

■ 電力 , 電流 ( 三相交流 ) 　 [ 電力 ] ・電圧‐電流‐力率より電力を計算 　 [ 電流 ] ・電力‐電圧‐力率より電流を計算 　 ※力率は 電力を消費しない電流に対する補正係数です。( 不明なら 85 ％ )

□ 電線 　 ・キャブタイヤケーブル(単芯,２芯,３芯)の許容電流 ( 接地線は発熱しないので芯数に数えません )

■ 同期回転数 　 ・周波数‐極数より誘導電動機の同期(理論)回転数を計算

□ モータ ( 定格出力 ) 　 ・誘導電動機の定格出力 ( 0.1 ～ 90 kW ) □ モータ ( 全負荷回転数 ) 　 ・50Hz／60Hz , 2P／4P／6P／8P の同期(理論)回転数と全負荷回転数 　 ・通常は ４Ｐ(４極)タイプが使用されています。

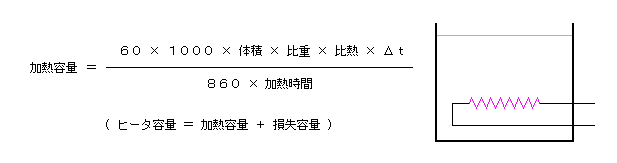

■ 所要容量 ( ヒータ ) 加熱容量 　 ・体積‐密度(工学単位は比重)‐比熱‐温度差‐加熱時間よりヒータの加熱容量を計算

■ 所要容量 ( ヒータ ) 損失容量 　 ・放熱面積‐放熱損失係数よりヒータの損失容量を計算

工学単位モード

□ 放熱損失係数 　 ・保温状態‐放熱面の種類‐温度差による単位面積当たりの消費電力

■ 所要容量 ( ファン ) 　 ・風量‐風圧‐効率‐余裕係数より所要容量を計算

□ ファン効率 　 ・形式別の効率 □ ファン余裕係数 　 ・形式別の余裕係数

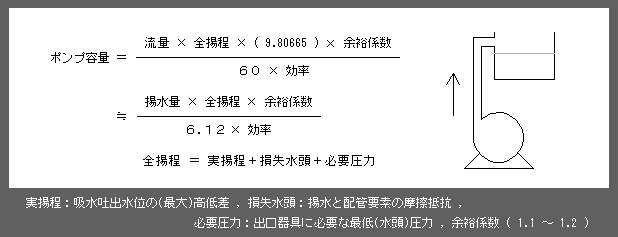

■ 所要容量 ( ポンプ ) 　 ・揚水量‐実揚程‐損失水頭‐必要圧力‐効率‐余裕係数より全揚程と所要容量を計算

ＳＩ単位／工学単位 共通

■ 流量／流速／管径 　 [ 流量・流速→管径 ] ・流量‐流速より管の内径を計算→計算値を充足する管の呼びと内径を選定し 　   　　　　　　　　   　選定された管の内径に於ける流速を計算 　 [ 管径・流速→流量 ] ・管の内径‐流速より流量を計算 　 [ 流量・管径→流速 ] ・流量‐管の内径より流速を計算

■ 損失水頭

■ ダーシーの公式 　 　 ・流量‐直管の長さ‐直管相当長さ‐管の内径より流速と損失水頭を計算 　 　 ・損失水頭(計算値)は、管の老朽化等を考慮し公式より得られた値を１.５倍しています。 　 ■ ヘーゼン・ウイリアムスの公式 　 　 ・流量‐直管の長さ‐直管相当長さ‐Ｃ値‐管の内径より流速と損失水頭を計算 　 ■ 継ぎ手・弁類の直管相当長さ 　 　 ・配管要素とその大きさ‐使用する個数より直管相当長さを計算 　 □ 管の形状 ( SGP ) 　 　 ・配管用炭素鋼鋼管の呼び‐外径‐内径‐厚さ 　 □ ヘーゼン・ウイリアムスのＣ値 　 　 ・管の内面荒さ等に基づく値 　 □ 直管相当長さ 　 　 ・継ぎ手や弁類で生じる損失水頭と同じ損失水頭となる直管の長さ

□ ポンプ効率 　 ・吐出口径による効率 □ 器具の必要圧力 　 ・消火栓や洗浄弁等、出口器具に必要な最低圧力
