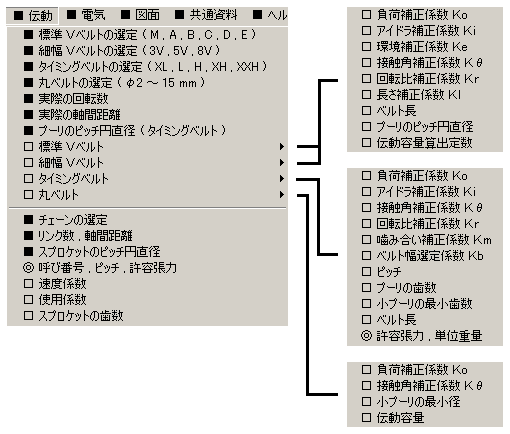

伝動ベルト・チェーンに関するメニューです。

噛み合い(かみあい)

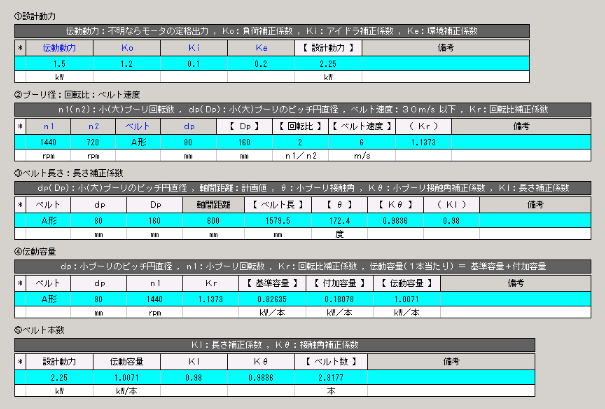

■ 標準Ｖベルトの選定 ( Ｍ,Ａ,Ｂ,Ｃ,Ｄ,Ｅ ) 　 ・伝動動力‐回転数‐プーリーピッチ径‐他より指定ベルトの必要本数を計算 　 ・５段階の計算画面があります。( [ 連結 ] ボタンで一括処理 ) 　 ・ベルトの本数は特に整数化していません。( 入力条件との見合いで切り上げ／捨てを判断ください ) 　 ・[ Help ] ボタンでベルト種類の選定グラフを表示します。

上から順に計算ください。下側のセル ( 白色項目 ) へ転写します。

連結画面は ▲ 注釈表示のクリックで ▼ 説明画像を表示します。

■ 細幅Ｖベルトの選定 ( ３Ｖ,５Ｖ,８Ｖ ) 　 ・同上

■ タイミングベルトの選定 ( ＸＬ,Ｌ,Ｈ,ＸＨ,ＸＸＨ ) 　 ・伝動動力‐回転数‐歯数‐他より適合するタイミングベルトを選定 　 ・５段階の計算画面があります。( [ 連結 ] ボタンで一括処理 ) 　 ・[ Help ] ボタンでベルト種類の選定グラフを表示します。

■ 丸ベルトの選定 ( ２～１５mm ) 　 ・伝動動力‐回転数‐プーリーピッチ径‐他より適合する丸ベルトを選定 　 ・５段階の計算画面があります。( [ 連結 ]ボタンで一括処理 )

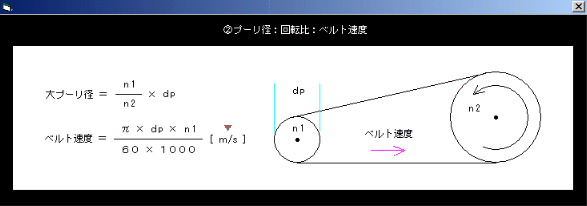

■ 実際の回転数 　 ・市販プーリのピッチ円直径‐小プーリ回転数より大プーリの回転数を計算

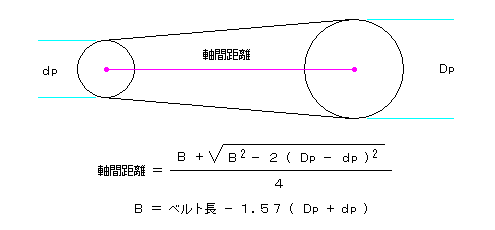

■ 実際の軸間距離 　 ・市販プーリのピッチ円直径‐ベルトの標準長さより軸間距離を計算

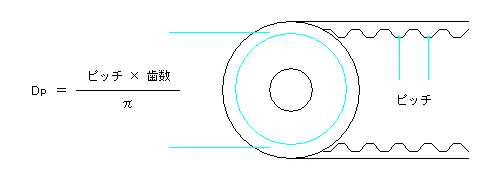

■ プーリのピッチ円直径 ( タイミングベルト ) 　 ・ベルトの種類と歯数よりプーリのピッチ円直径を計算

ベルト形式の参照入力で該当するピッチを自動セットします。

□ 標準Ｖベルト

□ 負荷補正係数 Ｋo 　 　 ・衝撃の度合‐負荷変動に対する設計動力の補正係数 　 □ アイドラ補正係数 Ｋi 　 　 ・アイドラの取付位置に対する設計動力の補正係数 　 □ 環境補正係数 Ｋe 　 　 ・使用状況‐設置環境に対する設計動力の補正係数 　 □ 接触角補正係数 Ｋθ 　 　 ・小プーリとベルトの接触角に対するベルト伝動容量の補正係数 　 □ 回転比補正係数 Ｋr 　 　 ・減速に伴うベルト基準伝動容量の補正係数 　 □ 長さ補正係数 Ｋl 　 　 ・ベルトの長さに伴うベルト伝動容量の補正係数 　 □ ベルト長 　 　 ・呼び番号に対する有効ピッチ周長 　 □ プーリのピッチ円直径 　 　 ・使用可能な最小プーリ径と標準的なプーリのピッチ円直径 　 □ 伝動容量算出定数 　 　 ・基準伝動容量を算出するための定数

□ 細幅Ｖベルト ( 同上 )

□ タイミングベルト

□ 負荷補正係数 Ｋo 　 　 ・衝撃の度合‐負荷変動に対する設計動力の補正係数 　 □ アイドラ補正係数 Ｋi 　 　 ・アイドラの取付位置に対する設計動力の補正係数 　 □ 回転比補正係数 Ｋr 　 　 ・減速に伴うベルト基準伝動容量の補正係数 　 □ 噛み合い補正係数 Ｋm 　 　 ・小プーリの噛合歯数よりベルト幅選定係数を算出するための補正係数 　 □ ベルト幅選定係数 Ｋb 　 　 ・ベルト幅を選定するための係数 　 □ ピッチ 　 　 ・各ベルトの歯ピッチ 　 □ プーリの歯数 　 　 ・一般的なプーリの歯数 　 □ プーリの最小歯数 　 　 ・使用可能な最小プーリ歯数 　 □ ベルト長 　 　 ・呼び番号に対するピッチ周長 　 ◎ 許容張力 , 単位重量 　 　 ・基準幅(25.4mm)当たりの許容張力と単位重量

□ 丸ベルト

□ 負荷補正係数 Ｋo 　 　 ・衝撃の度合‐負荷変動に対する設計動力の補正係数 　 □ 接触角補正係数 Ｋθ 　 　 ・小プーリとベルトの接触角に対するベルト伝動容量の補正係数 　 □ 小プーリの最小径 　 　 ・使用可能な最小プーリ径 　 □ 伝動容量 　 　 ・ベルト速度に対する伝動容量

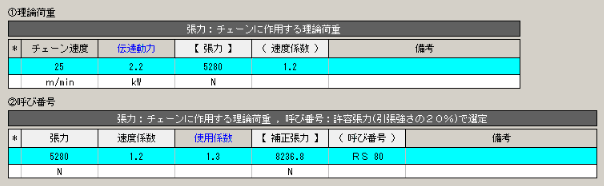

■ チェーンの選定 　 ・チェーン速度‐伝動動力‐使用係数より必要とする張力を計算 → 呼び番号を選定 　 ・２段階の計算画面があります。( [ 連結 ] ボタンで一括処理 ) 　 ・チェーン速度が 50 ｍ/min を超える場合 警告表示します。

■ リンク数 , 軸間距離 　 ・呼び番号‐スプロケットの歯数‐計画軸間距離より必要リンク数と実際の軸間距離を計算

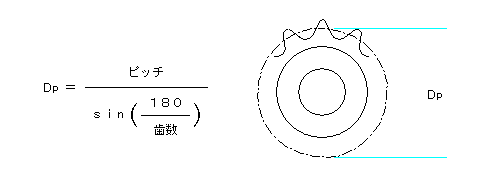

■ スプロケットのピッチ円直径 　 ・歯ピッチと歯数よりピッチ円直径を計算

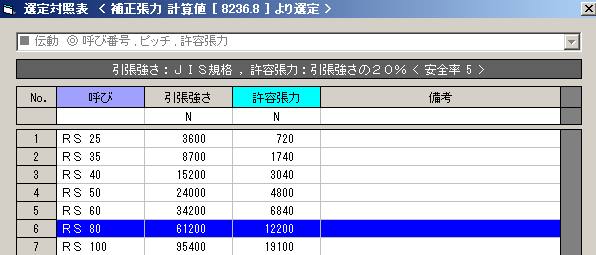

◎ 呼び番号 , ピッチ , 許容張力 　 ・呼び番号のピッチ‐引張強さ‐許容張力 □ 速度係数 　 ・チェーン速度に対する(理論)張力の補正係数 □ 使用係数 　 ・衝撃に対する(理論)張力の補正係数 □ スプロケットの歯数 　 ・呼び番号に対する一般的なスプロケットの歯数
