ねじ・アンカーボルト・キーの選定に関するメニューです。

剪断(せんだん) , 捻り(ねじり) , 噛合(かみあい)

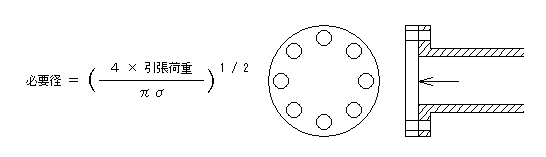

■ ねじの選定 ( 引張荷重 ) 　 ・荷重‐許容引張応力より必要径を計算 → 並目‐細目‐台形ねじを ( 谷径より ) 選定 ■ ねじの選定 ( 剪断荷重 ) 　 ・荷重‐許容剪断応力より必要径を計算 → 並目‐細目‐台形ねじを ( 谷径より ) 選定 ■ ねじの選定 ( バイス捻り ) 　 ・加圧荷重‐許容引張応力(入力値の75％)より必要径を計算 → 並目‐細目‐台形ねじを 　 　( 谷径より ) 選定

( 引張荷重 )

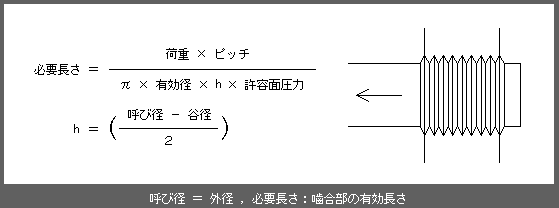

■ 噛合の必要長さ 　 ・ねじの軸荷重‐呼び径‐ピッチ‐外径‐有効径‐谷径‐許容面圧力より噛合部分の必要長さを計算 　 ・参照入力で該当するねじのピッチ‐有効径‐谷径を自動セットします。

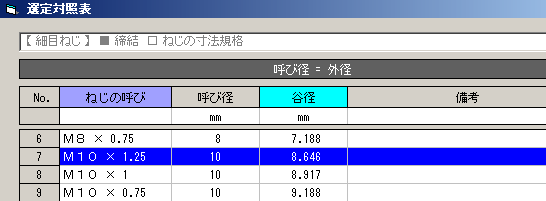

□ ねじの寸法規格 　 ・並目‐細目‐台形ねじのピッチ‐呼び径(外径)‐有効径‐谷径

◎ ねじの許容面圧力 　 ・締結用と移動用の２種類あります。

■ アンカーボルト ( 引抜力 , 剪断力 ) 　 [ 抗力 ] ・抗力(風圧荷重)‐質量(工学単位は重量)‐荷重の位置‐ボルト数より引抜力と剪断力を 　   　　   　計算 　 [ 地震力：床面取付 ] ・地震力‐質量(工学単位は重量)‐荷重の位置‐ボルト数より引抜力と剪断力 　   　　　　　　　　   　を計算 　 [ 地震力：壁面取付 ] ・　　　　　　　　　　　　　　　　　〃

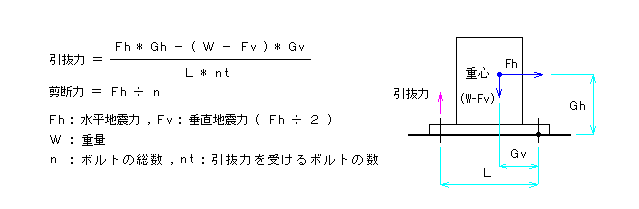

[ 地震力：床面取付 ]　工学単位モード

■ アンカーボルトの選定 　 [ 一般的な床スラブ：上面取付 ] ・引抜力‐剪断力‐ボルトの種類より許容引抜力と組合せ応力を 　 [ コンクリート：壁面取付 ]　   　充足する呼び径を選定します。

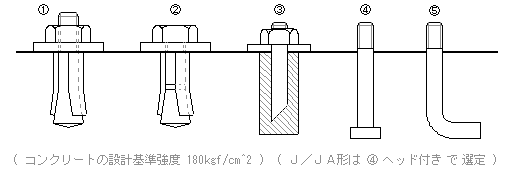

□ アンカーボルトの許容引抜力 　 ① [ 床面取付 後打ち式：メカニカル おねじ形 ]  [ 壁面取付 後打ち式：メカニカル おねじ形 ] 　 ② [ 床面取付 後打ち式：メカニカル めねじ形 ]  [ 壁面取付 後打ち式：メカニカル めねじ形 ] 　 ③ [ 床面取付 後打ち式：接着樹脂系 ]　　　　　 [ 壁面取付 後打ち式：接着樹脂系 ] 　 ④ [ 床面取付 埋込み式：ヘッド付き ]　　　　　 [ 壁面取付 埋込み式：ヘッド付き ] 　 ⑤ [ 床面取付 埋込み式：Ｌ／ＬＡ形 ]　　　　　 [ 壁面取付 埋込み式：Ｌ／ＬＡ形 ] 　 ・アンカーボルト①～⑤の呼び径‐谷径‐許容引抜力‐埋込長

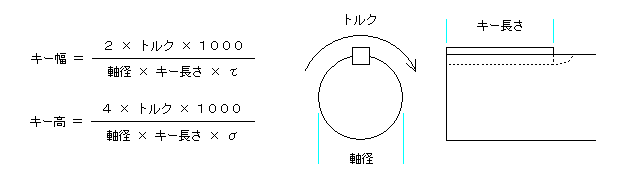

■ キーの選定 ( 伝動軸 ) 　 ・軸径より呼び寸法を選定 → 必要長さを計算 ■ キーの選定 ( 剪断圧縮強度より ) 　 ・軸径‐トルク‐許容剪断応力‐許容圧縮応力‐キーの長さより必要キー幅と高さを計算 → 充足 　 　する呼び寸法を選定

□ キーの寸法規格 　 ・平行キーの寸法と溝寸法
