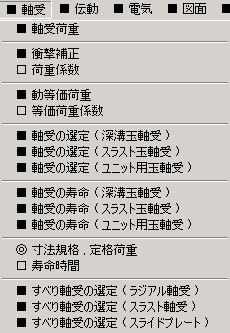

ベアリングの選定や寿命に関するメニューです。 衝撃(しょうげき)

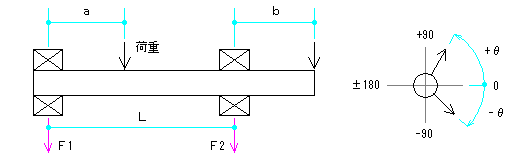

■ 軸受荷重 　 [ 角度指定なし ] [ 角度指定あり ] 　 ・荷重の位置と角度‐軸受の間隔より２つのベアリングが分担する荷重を計算

[ 角度指定あり ] の場合

■ 衝撃補正 　 ・軸荷重‐荷重係数より補正荷重を計算 ( 衝撃に対する安全率は 軸荷重を大きくすることで加味 　 　します ) □ 荷重係数 　 ・衝撃の度合いを示す補正係数

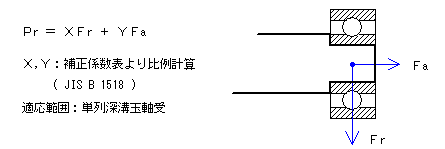

■ 動等価荷重 　 ・ラジアル荷重(Ｆr)‐スラスト荷重(Ｆa)‐ベアリングの基本静定格荷重より動等価荷重を計算 　 ・スラスト荷重を無視できる場合は、ラジアル荷重と同値になります。 　 ・スラスト荷重はアキシャル荷重と同意です。

□ 等価荷重係数 　 ・ベアリングの種類によって定められた補正係数

■ 軸受の選定 ( 深溝玉軸受 ) 　 ・軸受荷重‐回転数‐寿命時間より必要とする基本動定格荷重を計算 → 深溝玉軸受 ６８系‐６９系‐ 　 　６０系‐６２系‐６３系‐６４系より充足する呼び番号を選定 　 ・３段階の計算画面があります。( [ 連結 ] ボタンで一括処理 ) 　 ※スラスト荷重が加わる場合、軸受荷重に動等価荷重(Ｐr)を用いて選定ください。

■ 軸受の選定 ( スラスト玉軸受 ) 　 ・軸受荷重‐回転数‐寿命時間より必要とする基本動定格荷重を計算 → スラスト玉軸受 ５１１系‐ 　 　５１２系‐５１３系‐５１４系より充足する呼び番号を選定 　 ・２段階の計算画面があります。( [ 連結 ] ボタンで一括処理 )

■ 軸受の選定 ( ユニット用玉軸受 ) 　 ・軸受荷重‐回転数‐寿命時間より必要とする基本動定格荷重を計算 → ユニット用玉軸受 ＵＣ２系‐ 　 　ＵＣＸ系‐ＵＣ３系‐ＵＫ２系‐ＵＫＸ系‐ＵＫ３系より充足する呼び番号を選定 　 ・３段階の計算画面があります。( [ 連結 ] ボタンで一括処理 ) 　 ※スラスト荷重が加わる場合、軸受荷重に動等価荷重(Ｐr)を用いて選定ください。

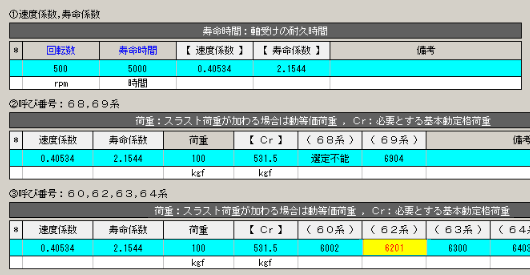

( 深溝玉軸受 ) 連結画面

上から順に計算ください。下側のセル ( 白色項目 ) へ転写します。

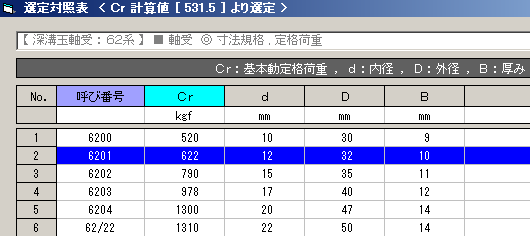

選定対照表：計算値を充足する規格とその前後から余裕度の確認や増減調整が行えます。

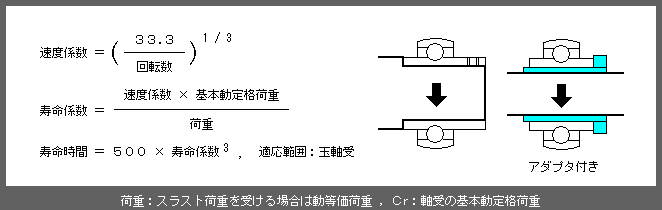

■ 軸受の寿命 ( 深溝玉軸受 ) 　 ・軸受荷重‐回転数‐ベアリングの基本動定格荷重より寿命時間を計算 　 ・基本動定格荷重は 参照入力で自動セットします。

■ 軸受の寿命 ( スラスト玉軸受 ) 　 ・同上

■ 軸受の寿命 ( ユニット用玉軸受 ) 　 ・同上

( ユニット用玉軸受 )

◎ 寸法規格 , 定格荷重

[ 深溝玉軸受 ] 　 ・６８系‐６９系‐６０系‐６２系‐６３系‐６４系の寸法と定格荷重 　 [ スラスト玉軸受 ] 　 ・５１１系‐５１２系‐５１３系‐５１４系の寸法と定格荷重 　 [ ユニット用玉軸受 ] 　 ・ＵＣ２系‐ＵＣＸ系‐ＵＣ３系‐ＵＫ２系‐ＵＫＸ系‐ＵＫ３系の寸法と定格荷重 　 ・ＵＫタイプはアダプタ付きです。

□ 寿命時間 　 ・稼働時間‐信頼性から必要とする軸受の耐久時間

■ すべり軸受の選定 ( ラジアル軸受 ) 　 ・軸荷重‐回転数‐軸径‐軸受幅よりＰ値(面圧)‐Ｖ値(すべり速度)‐ＰＶ値を計算

■ すべり軸受の選定 ( スラスト軸受 ) 　 ・軸荷重‐回転数‐内外径よりＰ値‐Ｖ値‐ＰＶ値を計算

■ すべり軸受の選定 ( スライドプレート ) 　 ・荷重‐受圧面積‐ストローク‐往復頻度よりＰ値‐Ｖ値‐ＰＶ値を計算

※ 製造メーカの資料から本計算値を充足する製品を選択ください。
