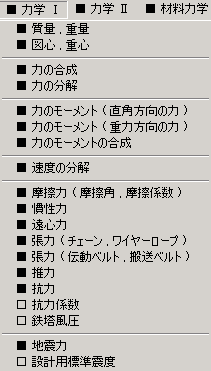

１．力 ( 荷重 ) に関するメニューです。 ２．入力値を求める基礎計算に使用します。

張力(ちょうりょく) , 推力(すいりょく) , 抗力(こうりょく)

■ 質量 , 重量 　 [ 面積指定 ] ・断面積‐長さ‐密度(工学単位は比重)より質量と重量を計算 　 [ 体積指定 ] ・体積‐密度(工学単位は比重)より質量と重量を計算 　 ※ＳＩ単位の 質量 [ kg ] と 工学単位の 重量 [ kgf ] は 同じ値です。ＳＩ単位の重量は [ N ] ■ 図心 , 重心 　 [ 図心 ] ・各部分の面積‐座標より図心を計算 　 [ 重心 ] ・各部分の質量(工学単位は重量)‐座標より重心を計算

■ 力の合成 　 [ ２力 ] ・２つの力‐挟角より合力を計算 　 [ 多力 ] ・複数の力‐その水平角より合力を計算 　   　　   ・記録領域を範囲指定 → [ 合成 ] ボタンをクリック ( グラフを表示 ) ■ 力の分解 　 ・荷重‐傾斜角より斜面と水平方向と垂直方向に働く力を計算

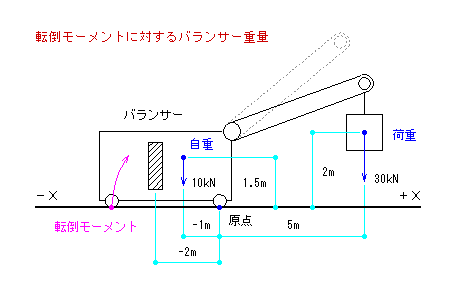

■ 力のモーメント ( 直角方向の力 ) 　 [ Ｆ・Ｌ→Ｔ ] ・荷重‐スパンより力のモーメント(トルク)を計算 　 [ Ｔ・Ｌ→Ｆ ] ・力のモーメント‐スパンより荷重を計算 　 [ Ｔ・Ｆ→Ｌ ] ・力のモーメント‐荷重よりスパンを計算 ■ 力のモーメント ( 重力方向の力 ) 　 [ Ｆ・Ｌ→Ｔ ] ・荷重‐スパン‐角度より力のモーメント(トルク)を計算 　 [ Ｔ・Ｌ→Ｆ ] ・力のモーメント‐スパン‐角度より荷重を計算 　 [ Ｔ・Ｆ→Ｌ ] ・力のモーメント‐荷重‐角度よりスパンを計算 　 ※ モーメントの釣合は [ Ｆ・Ｌ→Ｔ ] と [ Ｔ・Ｌ→Ｆ ] の組合せで計算可能です。 ■ 力のモーメントの合成 　 ・力の量‐方向‐座標より力のモーメントを計算 　 ・複合計算は 記録領域を範囲指定 → [ 合成 ] ボタンをクリック ( グラフを表示 ) 　 ・用途：転倒モーメントに対する釣り合い力 ( バランサー重量‐固定ボルトの引張力 ) の計算

( 補足説明の計算例 )

■ 速度の分解 　 ・斜面速度‐傾斜角より水平速度と垂直速度を計算

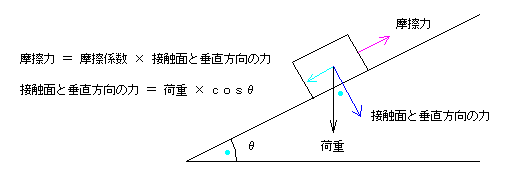

■ 摩擦力 　 [ 摩擦力 ]　 ・荷重‐傾斜角‐摩擦係数より摩擦力を計算 　 [ 摩擦係数 ] ・自重で滑り始める角度(摩擦角)より摩擦係数を計算

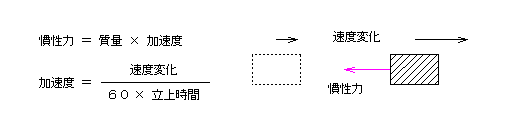

■ 慣性力 { 加速度と反対方向へ作用する力 } 　 ・質量(工学単位は重量)‐速度変化‐立上時間より慣性力を計算 　 ・用途：物体を加減速するために必要な力の計算

■ 遠心力 　 ・質量(工学単位は重量)‐回転半径‐回転数より遠心力を計算 　 ・用途：支持部材の強度計算

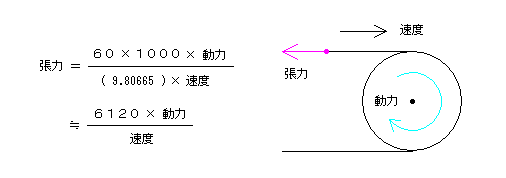

■ 張力 ( チェーン , ワイヤーロープ ) 　 ・動力‐速度より張力を計算 　 ・用途：チェーン等の強度計算‐回転軸の荷重計算

工学単位モード

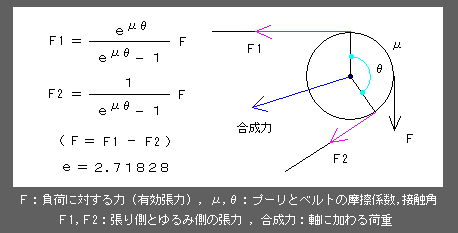

■ 張力 ( 伝動ベルト , 搬送ベルト ) 　 ・有効張力(負荷に対する力)‐摩擦係数‐接触角より張り側と緩み側の張力‐合力：軸に加わる荷重 　 　を計算 　 ・緩み側の張力が 伝動や搬送のため 必要とするベルトのテンション(初期張力) になります。 　 ※トルクより有効張力の計算は ■ 力のモーメント ( 直角方向の力 ) [ Ｔ・Ｌ→Ｆ ] で行えます。

■ 推力 　 [ ヘッド側加圧 ] ・シリンダ内径‐供給圧より理論推力と設計推力を計算 　 [ ロット側加圧 ] ・シリンダ内径‐ロット径‐供給圧より理論推力と設計推力を計算

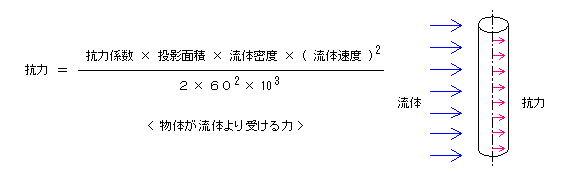

■ 抗力 { 物体が流体より受ける力 } 　 [ 抗力係数 ] ・抗力係数‐垂直投影面積‐流体の密度(工学単位は比重)‐速度より抗力を計算 　 [ 風圧荷重 ] ・鉄塔設計用の風圧荷重‐垂直投影面積より抗力(風圧荷重)を計算 　   　　　　   ・用途：風圧に耐える構築物の強度計算‐アンカーボルトの選定 □ 抗力係数 　 [ 円柱 ] [ 角板 ] [ 円錐 ] ・物体の形状や流体に対する方向によって実験的に求められた値 □ 鉄塔風圧 　 ・送電線の鉄塔設計 ( 風速 40ｍ/s = 2400ｍ/min ) に於ける単位風圧荷重

■ 抗力 [ 抗力係数 ]　ＳＩ単位モード

■ 地震力 　 ・質量(工学単位は重量)‐地域係数‐設計用標準震度より水平地震力と鉛直地震力を計算 　 ・用途：支持部材や固定ボルトの強度計算 ( 重心の高さに伴うモーメント‐剪断荷重等 ) □ 設計用標準震度 　 ・機器の設置階に於ける 耐震クラスＳ‐Ａ‐Ｂ の標準震度
