| 【 修正 】 |
|
|
|
 |
|
▼ [ 修正 ] ボタンをクリック
① 対象をクリック ( 一括処理は 先に [ 範囲指定 ] )

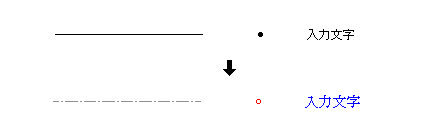

② 修正項目を設定 → [ 確定 ] ボタン

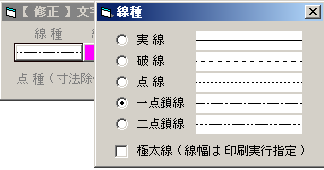

・線種／線色
・点種／点色
・文字のフォント／サイズ／角度／色／基点位置
※ 文字の変更は、１つの文字が指定されたの場合のみ可能です。
( 複行文字の変更は [ 複行 ] ボタンをクリック )
※ 複行文字のサイズ変更は [ (他) ] ボタンをクリック
※ 入力セルのダブルクリックで常用語(登録語)の読込が可能です。 |
|
|
|
| [ 複行 ] [ 寸法 ] [ ( 他 ) ] ボタンで 本修正内容が確定し 該当ボタンの修正モードへ移行します。 |
|
 |
|
|
|
|
|

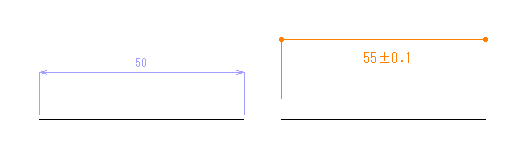

| ●寸法修正 |
|
 |
|
▼ [ 修正 ] 画面で [ 寸法 ] ボタンをクリック < 詳細 >
○ 修正項目を設定 → [ 確定 ] ボタン
・寸法線の端点形状(点／矢印)
・寸法補助線の有無／長さ／対象との隙間
・寸法値／接頭語／接尾語／寸法精度／文字サイズ／位置
※ 寸法値を変更した場合 赤色 で表示します。( 印刷は黒色 )
※ 各ボタンは (右) クリックで微小変化します。
※ 寸法のみを指定した場合、修正画面を経ずに 本画面を表示
します。 |
|
|
 |
|
|
| ●その他の修正 |
|
 |
|
▼ [ 修正 ] 画面で [ ( 他 ) ] ボタンをクリック
○ 修正項目を設定 → [ 確定 ] ボタン

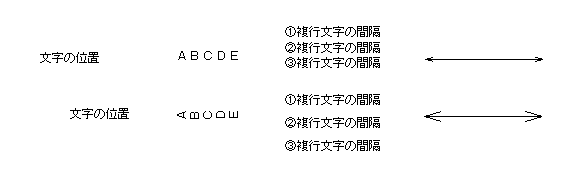

・文字の位置／横書縦書／複行文字のサイズと間隔／矢印の長さ
※ 各ボタンは (右) クリックで微小変化します。
※ グループに含まれる文字の単独移動は 本修正モードで可能です。 |
|
|
 |
|
|
