▼ 対象 ( 断面形状：円／中空同心円 ) を範囲指定

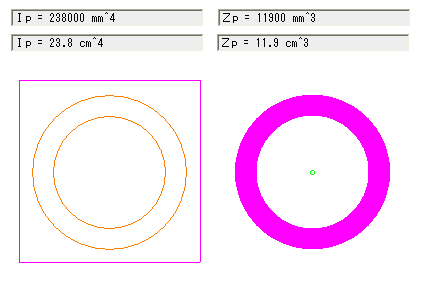

① [ 断面二次極モーメント (Ｉp ) , 極断面係数 (Ｚp ) ] メニューをクリック
② 計算値の保存確認
※ 実線で描写された円以外は、指定範囲からソフト側で除外します。
※ 実行中に 縞模様や欠部等が生じる場合が有りますが 計算値には影響しません。
※ 計算過程で [ ツール ] → [ 隠れ線のチェックと合成 ] と [ 閉ループチェック
]
を実行します。
※ [ 計算結果 (一覧) ] で計算値を再表示します。
※ 断面二次極モーメント(Ｉp ) は トルクによる軸のねじれ量の計算
極断面係数(Ｚp ) は トルクに対する 軸の強度計算に使用します。 |
|
|
