【 曲線 】

●楕円／放物線／サイン曲線／コサイン曲線

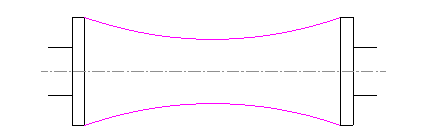

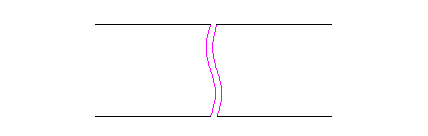

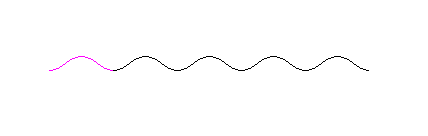

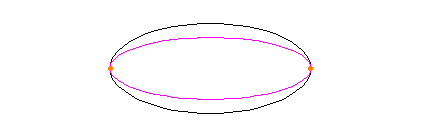

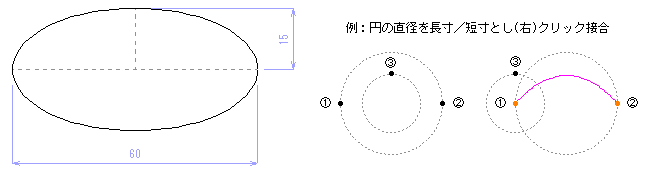

▼ [ 楕円 ] [ 放物線 ] [ サイン曲線 ] [ コサイン曲線 ] メニューを 　 クリック ① 一方の端点をクリック ② 他方の端点をクリック ③ 膨らみ方向の端点をクリック 楕円 ( 楕円弧は [ 曲線の切断 ( 部分化 ) ] で作成します ) 放物線 ( 例：中心線で鏡面複写 ) サイン曲線 ( 例：横へ複写 ) コサイン曲線 ( 例：横へ４回 接合複写 )

●自由曲線 ( 二点＋マウス )

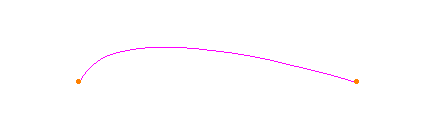

▼ [ 自由曲線 ( 二点＋マウス ) ] メニューをクリック ① 一方の端点をクリック ② 他方の端点をクリック ③ マウス移動 → 画面上をクリック ( 確定 ) ※ マウスポインターの内側へ描写します。

●自由曲線 ( 多点指定 )

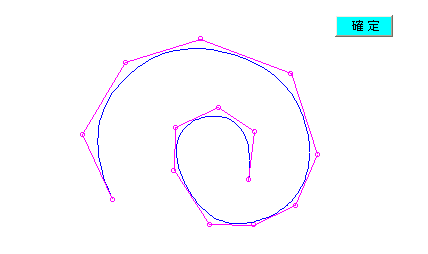

▼ [ 自由曲線 ( 多点指定 ) ] メニューをクリック ① 曲線のイメージに合わせて図面上をクリック ② [ 確定 ] ボタンをクリック ※ 最後のプロットは 最初のプロットへ接合できます。 ※ [ 戻る ] ボタンでプロットのやり直しが可能です。

●補間曲線

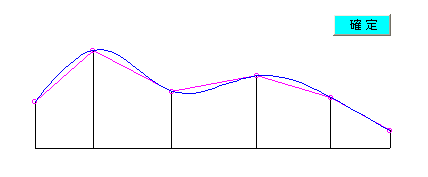

▼ [ 補間曲線 ] メニューをクリック ① 始点・通過点・終点を ( 一定方向へ ) クリック ② [ 確定 ] ボタンをクリック ※ 全てのプロットを通過する曲線を描写します。 ※ プロットが一定方向でない場合は 直線補間になります。 ※ [ 戻る ] ボタンでプロットのやり直しが可能です。

●曲線の切断／部分化

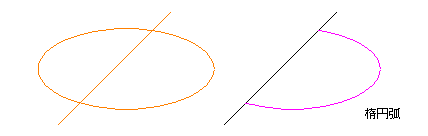

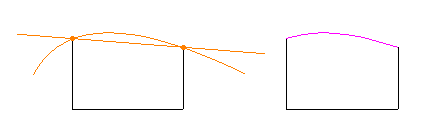

▼ [ 曲線の切断 ] 又は [ 曲線の切断 ( 部分化 ) ] メニューを 　 クリック ① 対象 ( 曲線 ) をクリック ② 切断線 ( 曲線を２分する直線 ) をクリック 　 又は 　 切断線となる二点を(右)クリック 部分化の場合 ③ 作図側 ( 残す方 ) をクリック ※ 部分化された曲線も含め 全ての曲線で可能ですが 切断線と 　 曲線の交点は１回に２個所以内です。

●補足事項

○ 曲線モードに直接的な数値指定はありません。図面上の端点交点に ( 無ければ作成し ) 接合 　　　 ください。
