| 【 計測 】 |
|
| ( 長さと角度・角度表記・挟角・移植 ) |
|
| ●長さと角度 |
 |
 |
|
| ▼ [ 計測 ] ボタンをクリック |
| ( 直接指定 ) |
( 二点指定 ) |

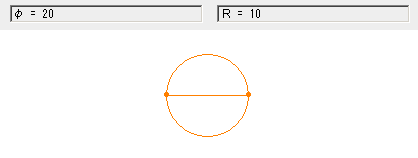

○ 対象 ( 直線／円／円弧／文字 )
をクリック |

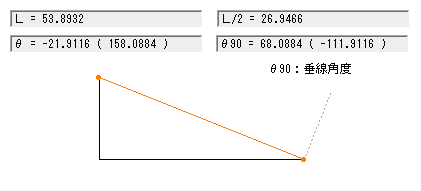

① 一点目を (右) クリック
② 二点目を (右) クリック |
※ 対象が文字の場合 長さ／高さ／角度 を計測します。文字の
長さと高さは 印刷用紙枠へ印刷範囲を表示中以外はアバウト
な値になります。
※ 編集図面と尺度の異なる背景図面／図面枠の場合
・直接指定：原図の寸法
・二点指定：編集図面上の寸法
を表示します。 |
|
|
|
|

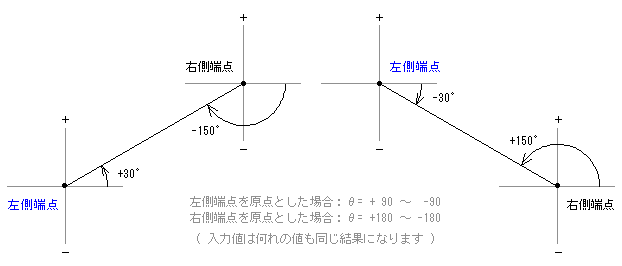

| ● 角度表記 < 計測値 ( ) 内の値は 右側端点を原点とする角度です > |
 |
|
|
| ●挟角 |
 |
 |
|
| ▼ [ 挟角 ] ボタンをクリック |

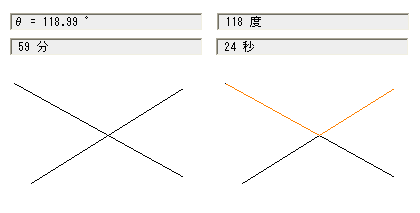

| ( 二線指定 ) |

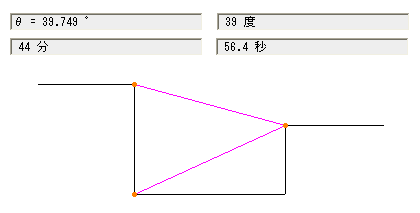

( 三点指定 ) |
① 一線目をクリック
② 二線目をクリック |
① 一点目を (右) クリック
② 二点目を (右) クリック
③ 三点目を (右) クリック |
|
|
|
|
 |
|
|
|
|
| ●移植 |
| ① 計測値をクリック 例：20 ( タイトルバーへ表示します ) |
|
 |
|
 |
|
| ② 数値セルの [ 貼付 ] をクリック ( エクセルは 右クリック → 貼り付け ) |
|
|
|
|
|
