【 点・中点・等分点・領域中心点 】 |
|

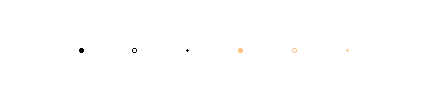

●点 |
 |
 |
|
▼ [ 点 ] ボタンをクリック
① [ ● ] [ ○ ] [ ・ ] ボタンを選択
② 描写位置をクリック
※ 画面上の点の大きさは 尺度や表示倍率と無関係に一定
です。( 印刷時は 大きさを設定 )

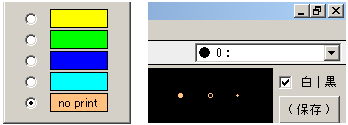

※ [ no print ] 色なら 仮点 ( 印刷対象外 ) になります。
見にくい場合は、背景色を白から黒へ反転ください。 |
|
|
|
 |
|
|
|
|
●中点 |
 |
 |
|
▼ [ 中点 ] ボタンをクリック |

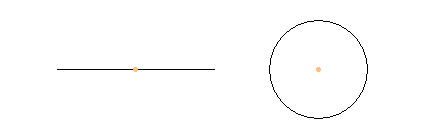

( 直接指定 ) |
( 二点指定 ) |
○ 対象 ( 直線/円/円弧 ) を
クリック |
① 一点目を (右) クリック ② 二点目を (右) クリック |
※ 色指定に関わらず [ no print ] 色 ( 印刷対象外 ) で描写
します。 |
|
|

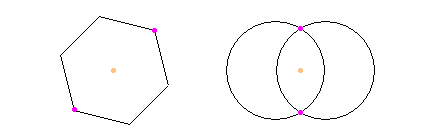

( 図の赤点は 二点指定の位置を示す ) |
|
|
|
 |
|
|
|
|

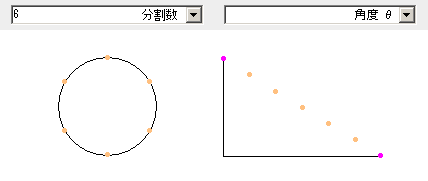

●等分点 |
 |
 |
|
▼ [ 等分点 ] ボタンをクリック |
( 直接指定 )
① 対象 ( 直線/円 ) をクリック
② 数値セルへ分割数をセット

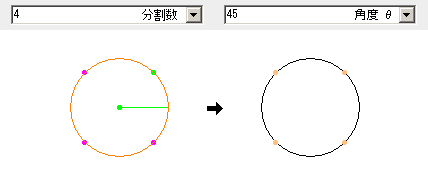

( 対象が円の場合、描写位置をマウス又は角度指定 )
③ 画面上をクリック ( 確定 ) |
( 二点指定 )
① 一点目を ( 右 ) クリック → 二点目を ( 右 ) クリック
( 指定点間を結ぶ直線を仮描写します )
② 数値セルへ分割数をセット
③ 画面上をクリック ( 確定 )
※ 色指定に関わらず [ no print ] 色 ( 印刷対象外 ) で描写
します。 |
|
|
|
|
 |
|
|
|

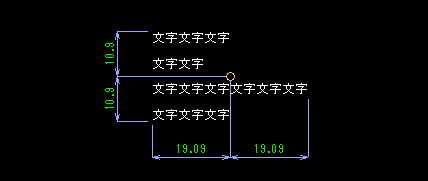

●領域中心点 |
 |
 |
|
① 対象を範囲指定

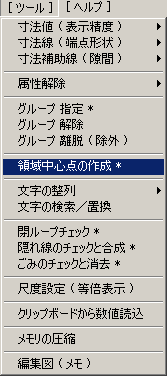

② [ ツール ] → [ 領域中心点の作成 ] メニューをクリック
③ 確認メッセージ [ Yes ] を選択

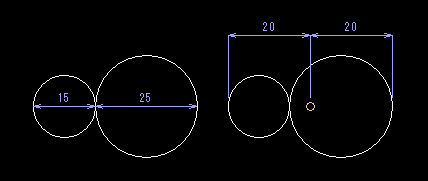

※ 本中心点は上下左右の端点座標間の中心で面積を考慮した
図心とは異なります。 |
|
|
 |
|
|
|
|
