| 【 直線・複線 】 |
|
| ●直線 |
 |
 |
|
▼ [ 直線 ] ボタンをクリック
▼ [ ─│ ] ( 水平垂直線 ) [ ／ ] ( 斜線 ) ボタンを選択 |
| ( マウス指定 ) |
( 数値指定 ) |
① 始点をクリック
② 終点をクリック
|

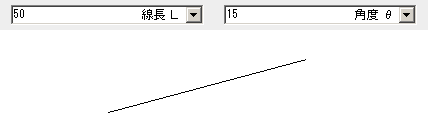

① 数値セルへ線長／角度をセット
② 始点をクリック
③ マウス移動 → 画面上をクリック |
|
|
|
|
| ●水平垂直線の反転 |
○ 水平垂直線は、マウスの位置(４５度の線を境に)描写方向が
定まります。描写方向を反転したい場合 [ Ｆ1～Ｆ4 ] 又は
[ 変換 ] キーを押してください。 |
|
|
 |
|
|
|

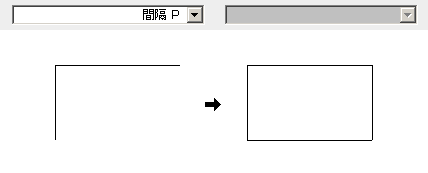

| ●複線 |
 |
 |
|
| ▼ [ 複線 ] ボタンをクリック |
① 対象 ( 直線 ) をクリック
② 方向ボタンを選択 ( 対象が水平／垂直線なら自動 ) |
| ( マウス指定 ) |
( 数値指定 ) |
③ 複写先をクリック
|

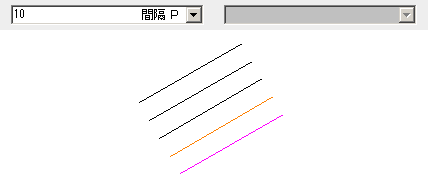

③ 数値セルへ間隔をセット
④ マウス移動 → 画面上をクリック |
|
|
|
|
 |
|
|
|
|
