【 ハッチ - 塗りつぶし 】

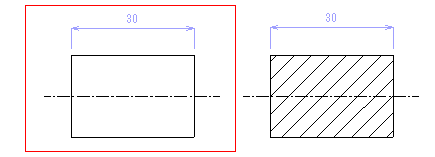

▼ 対象を範囲指定 　 矢印／寸法関連／既存のハッチ線は ソフト側で除外します。破線や 　 鎖線が含まれた場合は 対象から除外する否か確認メッセージを表示 　 します。( 上図は ソフト側で破線を対象から除外 ) ( ハッチ ) ① [ ハッチ ] メニューをクリック ② 数値セルへ間隔／角度をセット ③ 画面上をクリック ( 確定 ) ※ 間隔値は、表示倍率＝１ に於ける 印刷紙面上の長さ [ mm ] です。 ( 塗りつぶし ) ① [ 塗りつぶし ] メニューをクリック ② 画面上をクリック ( 確定 ) スクロールバー ( 両端の三角ボタン ) で描写位置の微調整が可能です。 例：ハッチを２回書込 ( スクロールバーで位置を修正 )

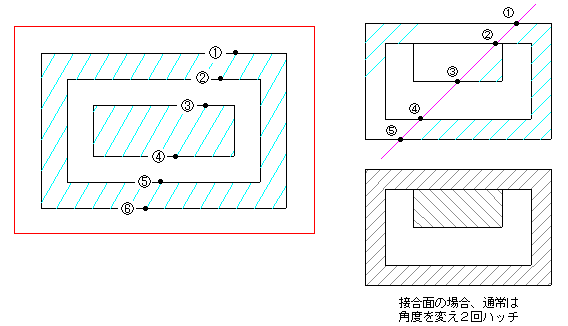

●描写領域 　　○ 指定範囲の上端から下端へ伸びる線との交点が 奇数から偶数番目間 にハッチ線を描写します。 　　　 ( 下図の場合、交点は 上から順に ①②③④⑤⑥ 番目となり ①②間・③④間・⑤⑥間 に描写 ) 　　　 また、交点の総数が奇数となる領域は、ハッチ線を描写しません。( 右図：交点数 ５ 奇数 )

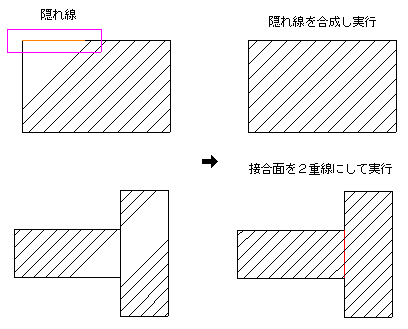

○ 上記の理由により、ハッチ範囲に２重線(隠れ線)がある場合、ハッチ線を描写しない個所が生じ 　　　 ます。また、物体と物体の接合面のような個所は、２重線でなければ描写しません。そのため、 　　　 処理過程で [ ツール ] → [ 隠れ線のチェックと合成 ] と [ 閉ループチェック ] を行います。

●塗りつぶしの画面表示

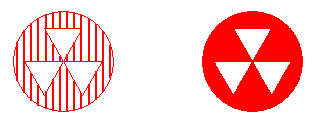

○ 対象線や描写領域は、ハッチと同じです。 　　○ 編集モードでは 太線のハッチで表示し [ 印刷 ] 画面で 完全に塗りつぶして表示します。

●補足事項

○ [ 範囲指定 ] → [ ハッチ ] ボタンで ハッチ線のみが選択されます。

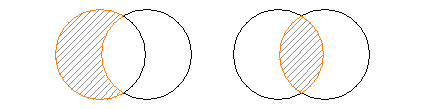

○ 下図のようなハッチは 交点部分を一括切断後にハッチ領域を範囲指定ください。 < 参照 >
