【 文字 】

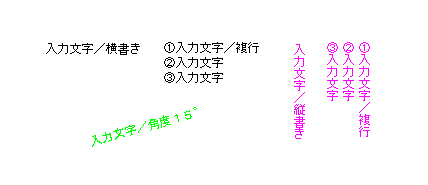

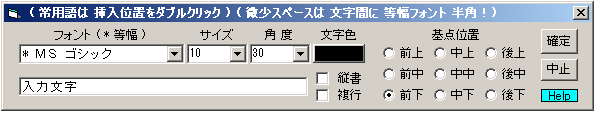

▼ [ 文 字 ] ボタンをクリック ① 文字と属性をセット → [ 確定 ] ボタン ② 描写位置をクリック ( [ 中止 ] ボタンまで ①～②を繰り返し ) ※ 縦書き／複行文字は、チェックボックスをクリック ※ 基点位置は、文字の位置決めに使用します。

●フォント

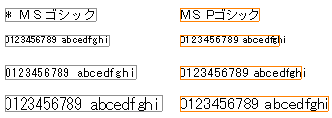

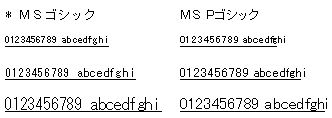

○ 等幅フォントを * 付きでリスト表示します。 ○ 不等幅フォント ( * なし ) は、文字の拡大／縮小 　 に対して 文字の高さと長さが比例せずに変化する 　 ため 下図のように罫線と位置が合わなくなります。 　 不等幅フォントは 特に必要とする場合を除いて 　 使用せず 等幅フォントを使用ください。 ○ [ Ｆ5～Ｆ8 ] キーで下図のように 等幅・不等幅フォントを 　 色分けし印刷領域を表示します。 　 ( 正確な領域表示は、印刷モードで行って下さい )

●字間調整 ( 等幅フォントの場合 )

○ 文字間に 半角 [ ! ] の挿入すると文字を後方へシフトします。 　 半角 [ ` ] ( [ Shift ] ＋ [ @ ] キー ) を挿入すると前方へシフトします。 ○ シフト量は、半角文字の１／４幅です。( ４ヶ挿入すると半角文字と同じ幅になります ) ○ 先頭と末尾は、[ ! ] [ ` ] を ( そのまま ) 描写します。 ○ 寸法値の半径を示す R は、[ ! ] を付与しなくても本機能が働きます。 入力文字 画面表示

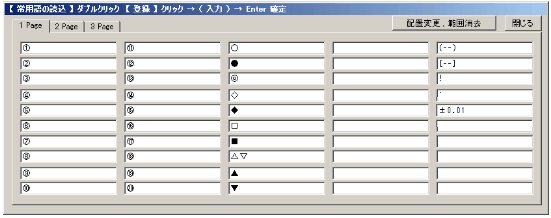

●常用語 ( 登録語 )

使用頻度の多い文字を素早く入力できます。 　　・登録 ①任意の文字入力セルをダブルクリック → [ 常用語 ] 画面のセルへ登録文字をセット 　　　　　 ②[ 閉じる ] ボタン 　　・読出 ①文字入力セル 又は その文字列(先頭／文字の間／末尾) をダブルクリック 　　　　　 ②[ 常用語 ] 画面で 読み出す文字をダブルクリック

●ファイル名連動文字

○ 図面の文字 (--) [--] は ファイル名に含まれる (-文字-) [-文字-] と置換します。 < 参照 >

○ (--) [--] は、標準で常用語の 1 page 右上に 登録されています。

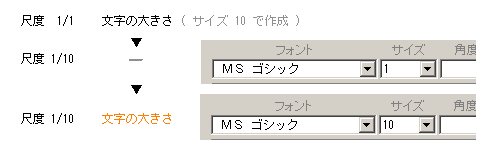

●尺度変更に伴う文字サイズの修正方法

既に作成されている文字は 尺度変更に伴って 大きさが変わります。必要に応じて適当なサイズに 　　修正ください。 　　① [ 範囲指定 ] ボタンより 対象文字を選択 　　② [ 修正 ] ボタンをクリック ( 複行文字なら続けて [ ( 他 ) ] ボタンをクリック ) 　　③ 文字のサイズをセット → [ 確定 ] ボタン

例：尺度 1/1 で 適当な 文字サイズが 10 なら 尺度 1/100 でも 同じ値 ( 10 ) です。

●補足事項

○ 複行文字の基点は 文字の先頭側 ( 前上／前中／前下 ) のみに 　 なります。( 文字上へマウスを移動 → スペース キーで基点を 　 表示します ) ○ 複行文字の行間調整は [ 修正 ] → [ ( 他 ) ] ボタンより 　 行えます。 ○ 縦書の複行文字は 行間調整で 左右反転並び が可能です。 ○ 縦書文字は 全角 (１２３,ＡＢＣ) 半角 (123,ABC) で 文字の 　 向きが異なります。
