| 基礎から応用までシーケンス制御技術を解り易く解説した回路が付属しています。 |
| 01．動作要件 |
| シーケンス制御図面に表現されない要素 ( 応答時間・復帰時間・接点構造 )
に対する設計上の留意点 ( リレーシーケンスで正常な回路がシーケンサで機能しない原因や最も多用される自己保持回路が保持 しない要因等 ) について説明した回路です。 |
| 02．出力遅れ |
| プログラムの上から下へ順に出力動作が定まるシーケンサの特性 ( シーケンサを用いた回路設計で必須 知識 ) を 視覚的に ( 目で ) 理解できる回路です。 |
| 03．論理回路 |
| ａ,ｂ接点のみを組合わせた基本回路です。( AND・OR・NAND ﾅﾝﾄﾞ・NOR ﾉｱ・XOR ｴｯｸｽｵｱ・NOT ) |
| 04．自己保持回路 |
| 入りスイッチを押すと出力リレーがＯＮとなり、入りスイッチを放しても切りスイッチを押すまで出力 リレーがＯＮ状態を維持する回路です。入りと切りスイッチが同時に押されたとき出力リレーの動作が 異なるセット優先式回路とリセット優先式回路の２種類あります。 |
| 05．先入力優先回路 |
| 早押しクイズの表示器のように１つの出力がＯＮすると他の出力はＯＮしないインターロック回路です。 |
| 06．新入力優先回路 |
| 指示された出力のみが、排他的にＯＮとなる（ 他の出力をＯＦＦする ）インターロック回路です。 |
| 07．入力順序指定回路 |
| 指定された順序で入力スイッチをＯＮしなければ、出力がＯＮしないインターロック回路です。 |
| 08．瞬時入力タイマ回路 |
| 設定時間より短い入力信号でも作動するタイマ回路です。 |
| 09．オフ遅延タイマ回路 |
| 通常のタイマとは逆に入力信号がＯＦＦに変化後から作動するタイマ回路です。 |
| 10．ワンショット回路 |
| 入力信号の長短にかかわらず、常に一定時間出力する回路です。 |
| 11．瞬時入力無視回路 |
| 短い入力信号では出力しない誤作動防止回路です。 |
| 12．限時オフタイマ回路 |
| コイルのＯＮと同時に出力がＯＮとなりタイムアップでＯＦＦするタイマ回路です。 |
| 13．長時間タイマ回路 |
| シーケンサーの最大設定時間より長い時間設定が可能なカウンタ式のタイマ回路です。 |
| 14．積算タイマ回路 |
| 電源遮断後も現在値を保持するカウンタを利用した積算式のタイマ回路です。 |
| 15．フリッカ回路 |
| 点滅ランプのように、２つの出力が交互にＯＮする回路です。 |
| 16．ラチェット回路 |
| テレビの電源スイッチのように、スイッチを押す度に出力リレーがＯＮ／ＯＦＦ反転する回路です。 |
| 17．微分回路 |
| 応用命令を使用しない立上り微分回路と特殊リレーを使用しない起動時のみ１スキャンＯＮ回路です。 |
| 18．リング出力回路（タイマ式とプッシュ式） |
| 光がくるくる回る工事中の道路標識のように、複数の出力が順にＯＮする無限ループ回路です。 |
| 19．シフトレジスタ回路 |
| 電光掲示板のように、出力信号をシフトする回路です。 |
| 20．比較判定回路 |
| ２つのデジタル値を比較し、大・小・同の判定を行う回路です。 |
| 21．寸動回路 |
| モータの自動運転を解除して寸動(手動)運転をする回路です。 |
| 22．回転方向切替回路 |
| モータの回転方向を切り替える回路です。 |
| 23．スターデルタ始動回路 |
| ３相誘導電動機の始動電流を抑制する回路です。電源ラインの電圧降下を減少させます。 |
| 24．リフター |
| ボタン操作で上下２位置へ移動する昇降機の制御回路です。 |
| 25．自動ドア |
| 通行者検知に超音波センサー、挟まれ検知(安全対策)にテープスイッチを用いた自動ドアです。 |
| 26．給水ポンプ |
| ビルの屋上にある水槽へ水を供給するポンプ回路です。使用量が多い場合は２台のポンプで給水します。 |
| 27．交互運転 |
| 圧力スイッチのＯＮＯＦＦ変化を利用し２台のエアーコンプレッサーを交互に始動する回路です。 |
| 28．間欠駆動 |
| ブレーキクラッチ方式の間欠駆動回路です。移動指示信号にワンショット回路を使用しています。 |
| 29．信号機 |
| 東西／南北方向：赤,青,黄色ランプの制御にタイマを用いたリング出力回路を使用しています。 |
| 30．洗濯機 |
| 洗濯機（給水・洗濯・すすぎ・脱水・すすぎ・脱水）をオーソドックスな手法でプログラムしています。 |
| 31．エレベータ |
| ３階構造のエレベータです。優先方向制御により、１Ｆ→３Ｆへ移動中の２階フロア呼び出し▼ボタン 信号は、保留(３Ｆへ到着後に２Ｆへ移動)します。 |
| 32．ス ロットマ シーン |
| パチンコ屋さんのスロットマシーン(通称パチスロ)プログラムです。３３リーチは、停止タイミングと 無関係に３３３と大当たりし７７リーチは、停止タイミングが７７７の場合に１つハズレます。 |
|
|
| ↓●ビデオの操作方法 ( 一時停止・他 ) ●セキュリティ警告について |
|
|

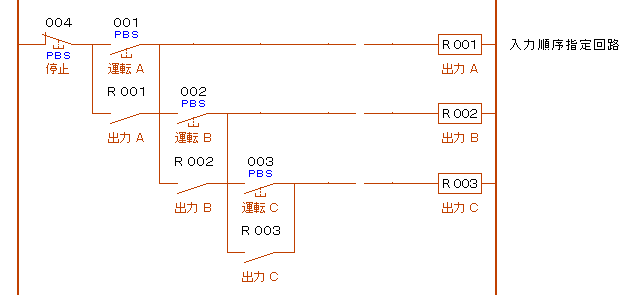

| 運転スイッチをＡＢＣ順にＯＮしなければ出力ＡＢＣはＯＮしません。 |
 |
| ●解説ビデオ（ 左部をクリック → [ 実行 ] or [ 開く] → ([ 実行する ]) を選択 ） |
|
|

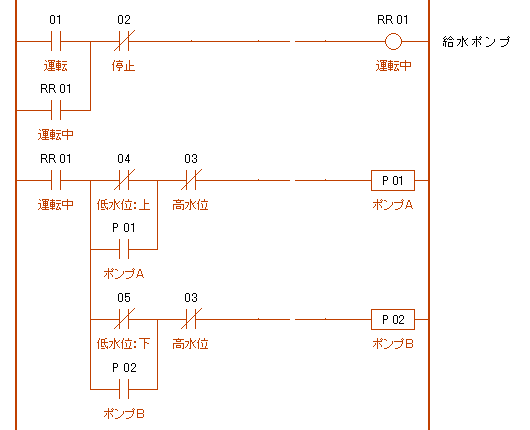

| ビルの屋上にあるタンクへ水を供給するポンプ回路です。 |
 |
| ●解説ビデオ（ 左部をクリック → [ 実行 ] or [ 開く] → ([ 実行する ]) を選択 ） |
|
|

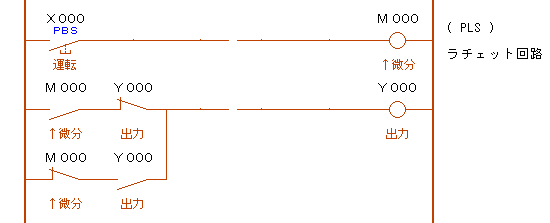

| シーケンサーの特性を用いた回路で運転スイッチを押す度に出力がＯＮＯＦＦ反転します。 |
 |
| ●解説ビデオ（ 左部をクリック → [ 実行 ] or [ 開く] → ([ 実行する ]) を選択 ） |
|
|
