【 計測 】

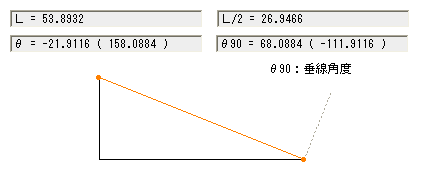

 ●長さと角度
▼ [ 計測 ] ボタンをクリック
( 直接指定 ) ( 二点指定 )

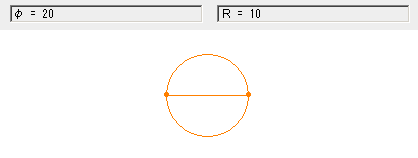

○ 対象 ( 直線/円/円弧/文字 )
  をクリック
@ 一点目を (右) クリック
A 二点目を (右) クリック
※ 対象が文字の場合 長さ/高さ/角度 を計測します。文字の
  長さと高さは 印刷用紙枠へ印刷範囲を表示中以外はアバウト
  な値になります。
※ 編集図面と尺度の異なる背景図面/図面枠の場合
  ・直接指定:原図の寸法
  ・二点指定:編集図面上の寸法
  を表示します。

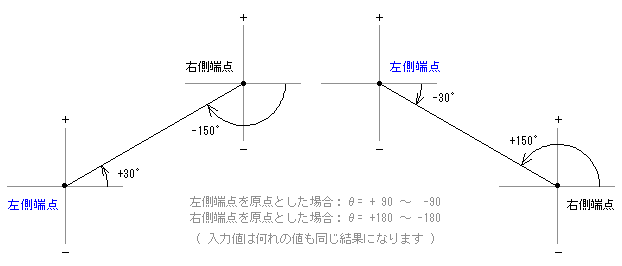

 ● 角度表記 < 計測値 (  ) 内の値は 右側端点を原点とする角度です >

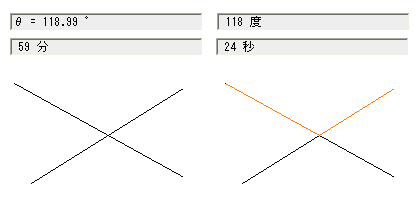

 ●挟角
▼ [ 挟角 ] ボタンをクリック

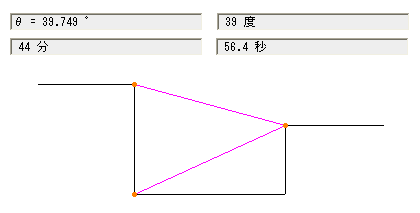

( 二線指定 ) ( 三点指定 )
@ 一線目をクリック
A 二線目をクリック
@ 一点目を (右) クリック
A 二点目を (右) クリック
B 三点目を (右) クリック

 ●移植
 @ 計測値をクリック 例:20 ( タイトルバーへ表示します )
A 数値セルの [ 貼付 ] をクリック ( エクセルは 右クリック → 貼り付け )

( 戻る )
