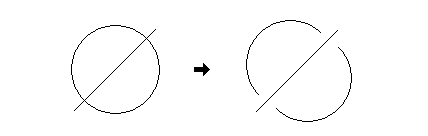

【 切断 】
▼ [ 切断 ] ボタンをクリック
@ 対象 ( 直線・円・円弧 ) をクリック
A 切断位置付近をクリック
  ( 交点位置の切断なら右クリック )
※ グループメンバーは 対象外です。< 参照 >
※ 曲線の切断は 専用モードで行います。< 参照 >

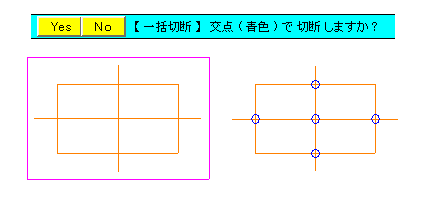

 ●一括切断
 対象を [ 範囲指定 ] → [ 切断 ] ボタンで交点を全て切断します。

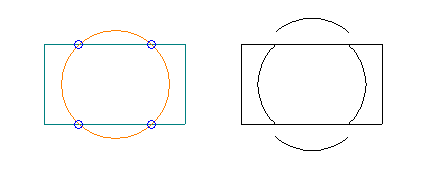

例:矩形線をグループに指定後→切断 ( 矩形線は切断されません )
  切断は ハッチ範囲の指定や伸縮の前処理としても使用します。

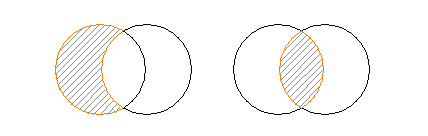

下図は、二円を [ 範囲指定 ] → [ 切断 ] ボタンで 交点を
 4ヶ所 ( 2+2 ) 一括切断して ハッチ範囲を指定しています。
