【 伸縮 】
▼ [ 伸 縮 ] ボタンをクリック

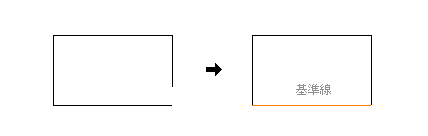

 ( 基準線指定 )
 ① 伸縮先:直線・円・円弧 をクリック
 ② 伸縮線 ( 直線・円弧 ) をクリック
   < 連続モードの場合 繰り返し >

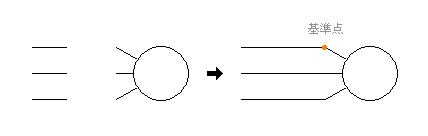

 ( 基準点指定 )
 ① 端点交点を (右) クリック
 ② 伸縮線 ( 直線・円弧 ) をクリック
   < 連続モードの場合 繰り返し >
※ 連続モードの解除は 解説バーをクリック

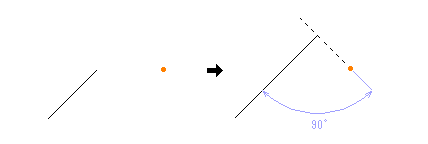

基準点指定で 対象が 直線 の場合
 基準点を通る対象線の垂線位置まで伸縮します。

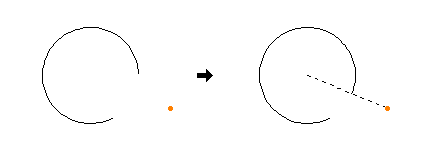

基準点指定で 対象が 円弧 の場合
  基準点と円弧の中心を結ぶ直線位置まで伸縮します。

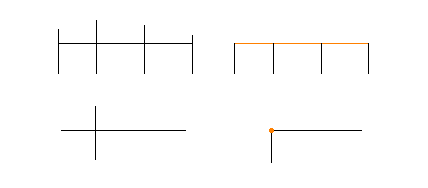

 下図のような場合、伸縮部分を切断後に実行ください。

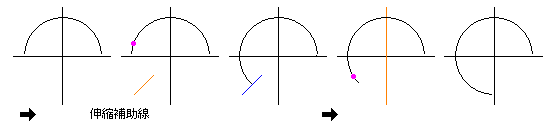

 ●伸縮補助線
  伸縮対象や伸縮方向が一つに定まらない場合、伸縮補助線(直線)を作成して明示的に伸縮ください。
左図の円弧を伸縮する場合

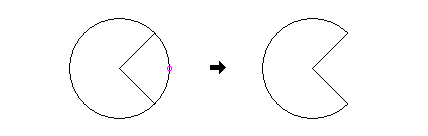

左図の直線を伸縮する場合
